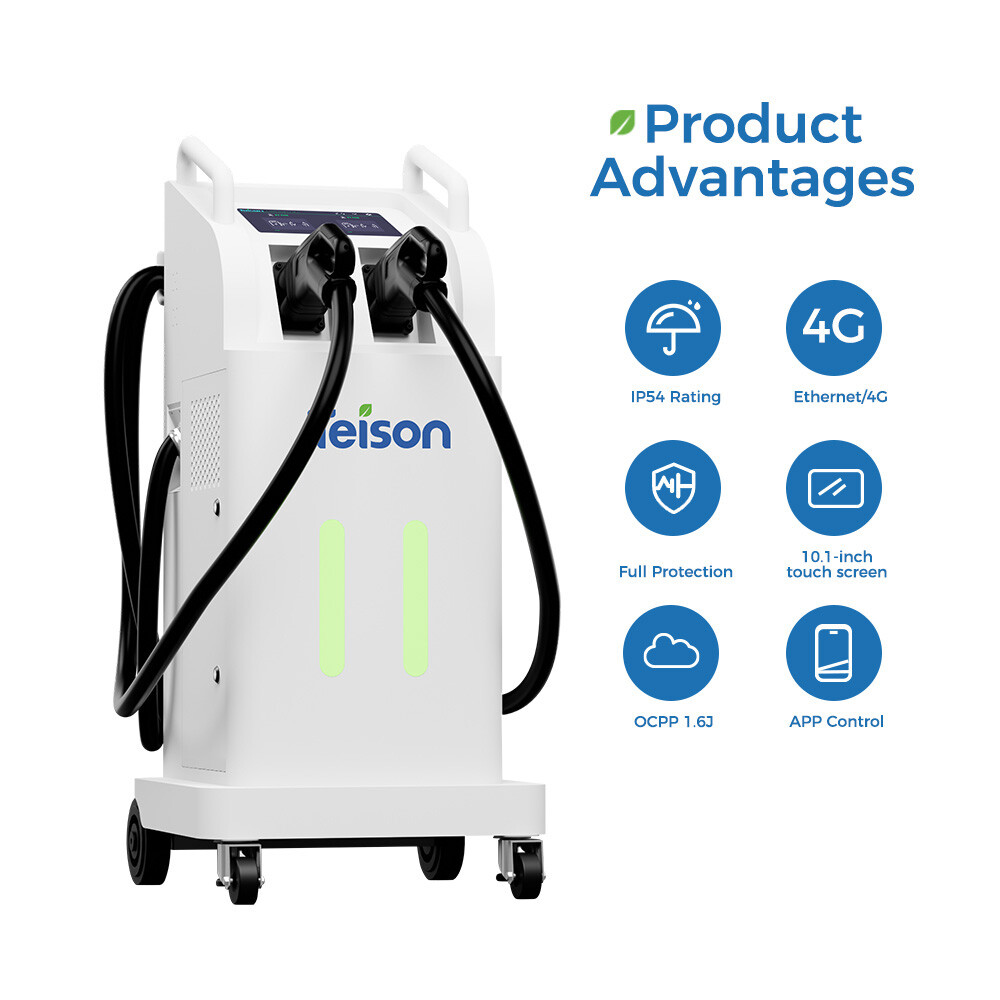

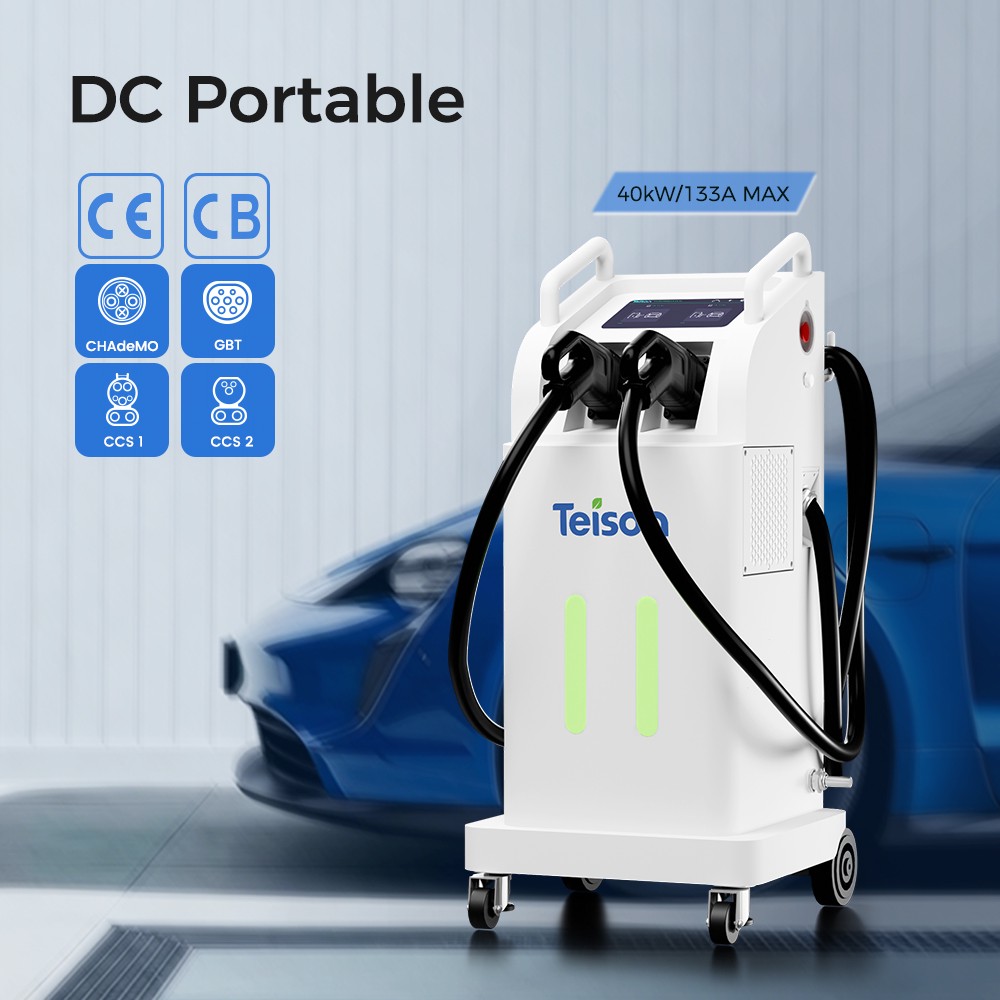

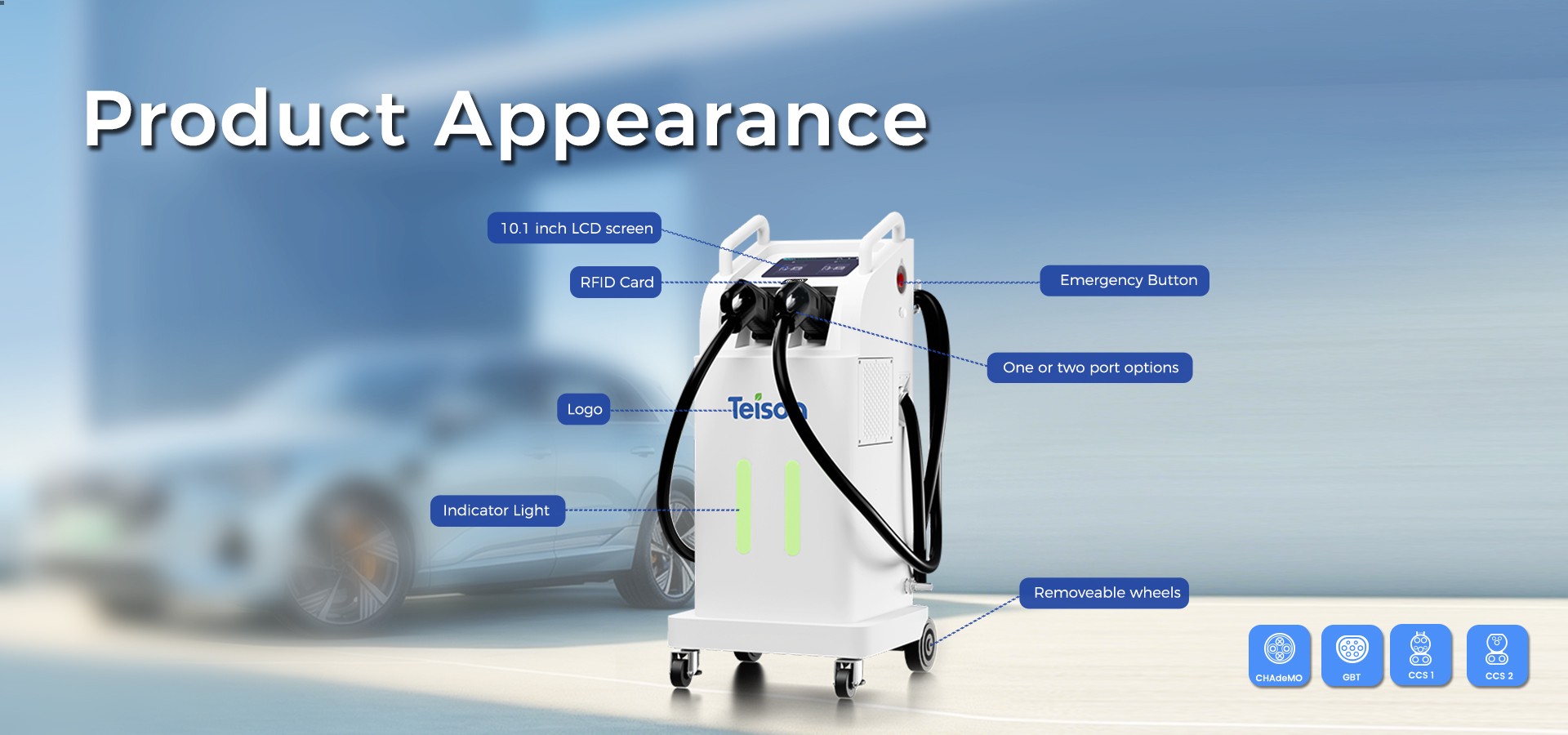

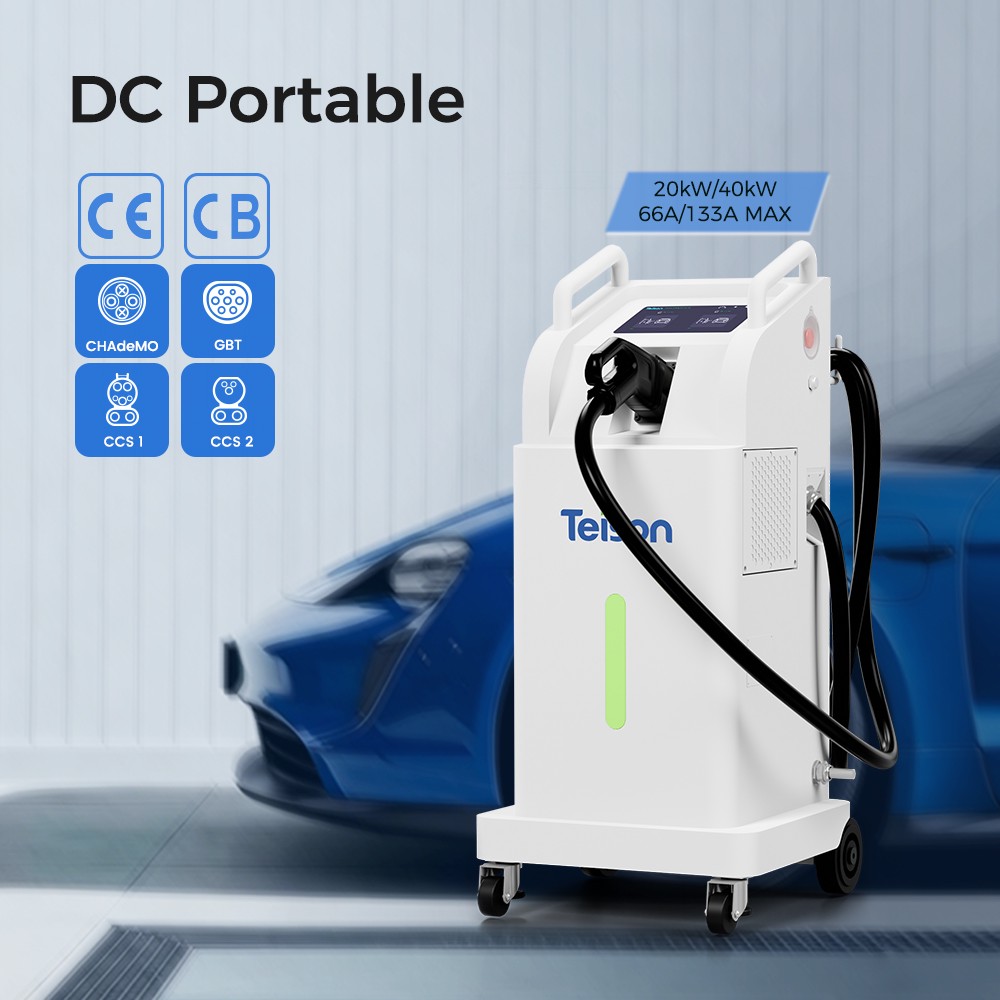

20kW/40kW/60kW siirrettävä DC-pikalaturi

20 kW -- Yksittäinen tykki; 40 kW -- Yksittäinen/Kaksi tykkiä

Kaksi syöttötapaa - Johdotus/Ilmailupistoke

Erillinen latausjärjestelmä

Iso pohjapyörä – kannettava työntö

OCPP 1.6J

Kytke ja lataa

CCS1/2-, CHAdeMO- ja NACS-liitintyypit

Irrotettavat pyörät kiinteää asennusta varten

Täydellinen suojaustoiminto



Pyydä tarjous

OMINAISUUDET/EDUT

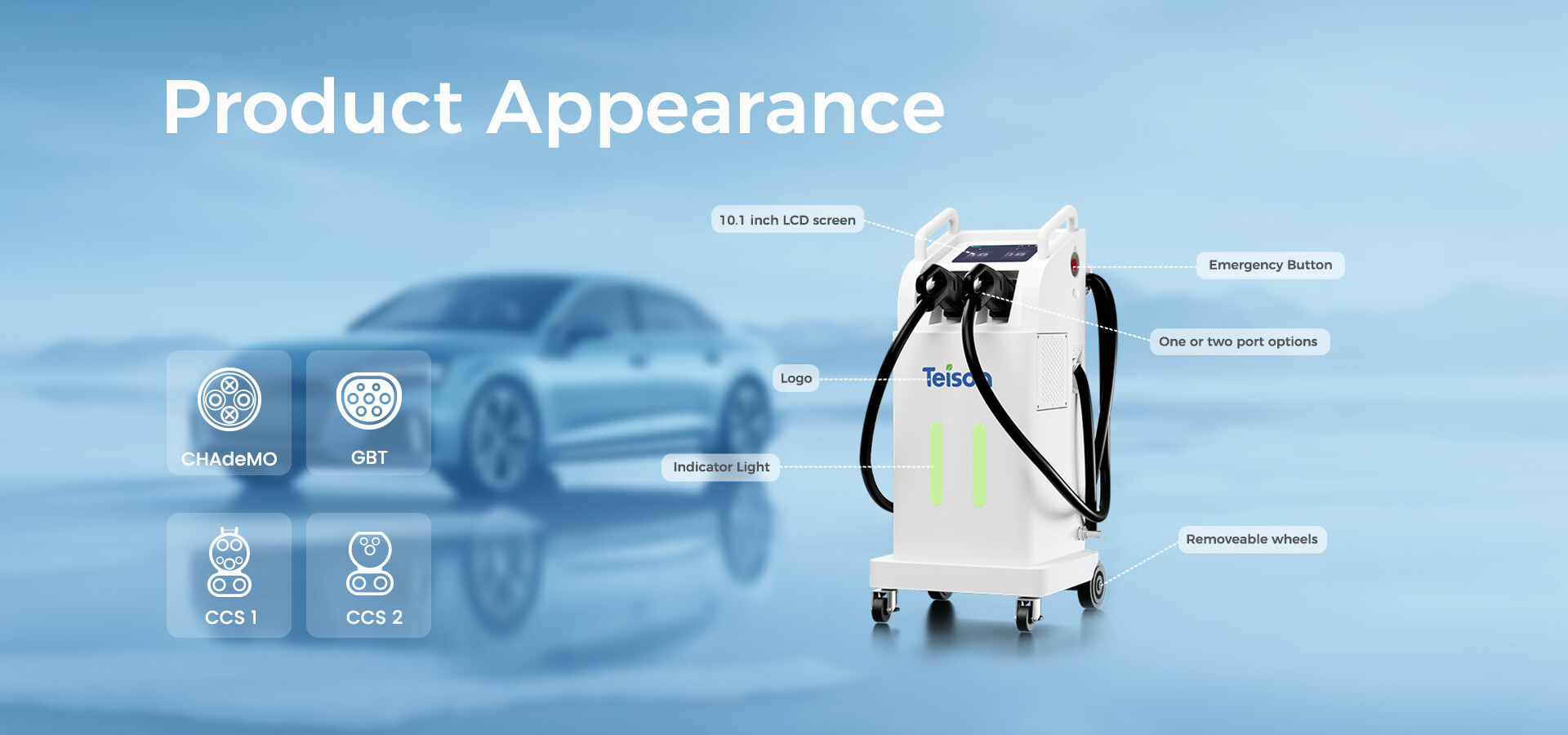

  • 滚动详情banner1.jpg

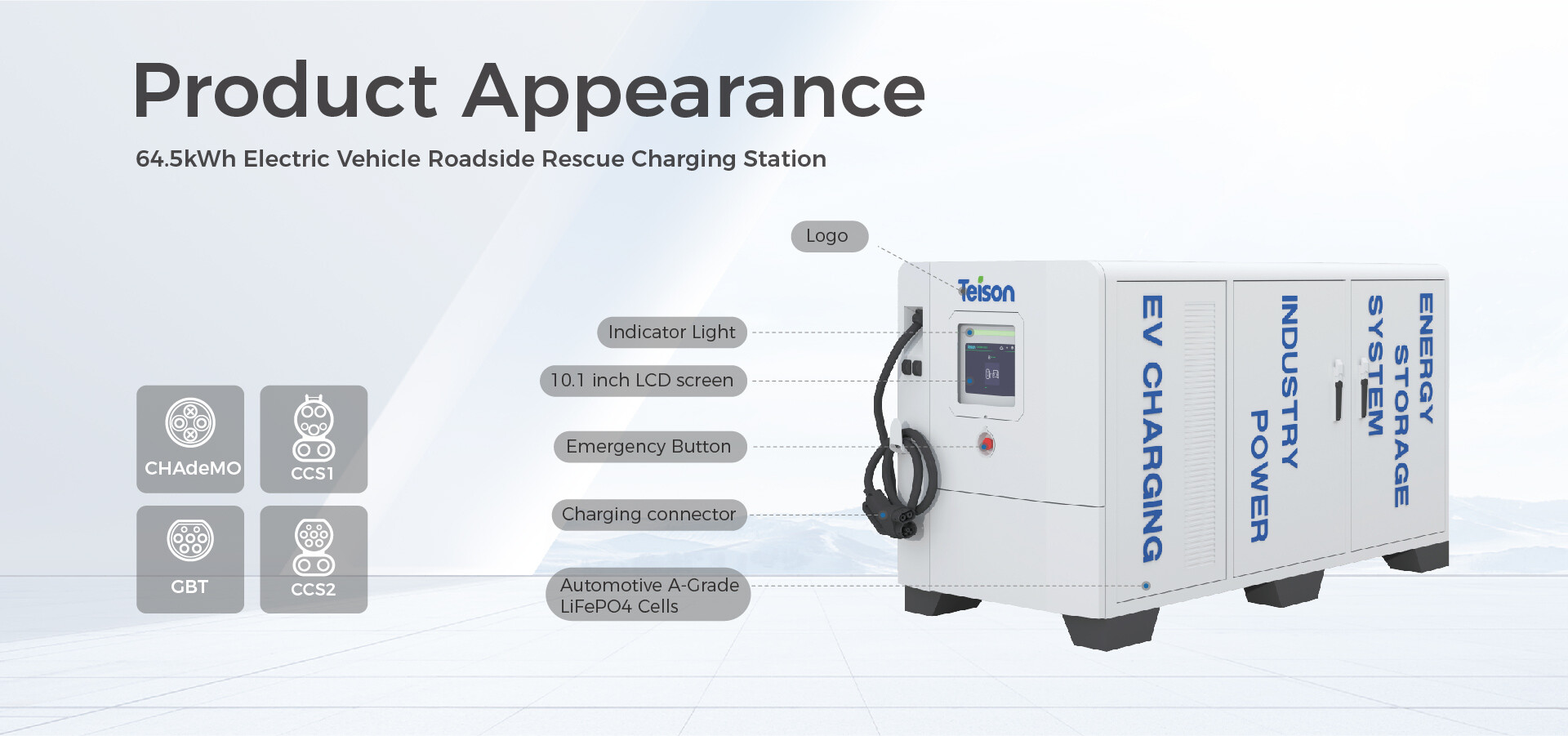

  • 详情banner2.jpg
  • 详情海报3.jpg

OMINAISUUDET

Sisäänrakennetut turvatoimenpiteet
Käyttäjäystävällinen käyttöliittymä
Joustava moniprotokollasuunnittelu
{#$@>Yhteensopiva CHAdeMO- ja CCS-protokollan kanssa
Kestävä kotelo
Laaja lämpötila-alue: -25ºC - +50ºC
Datanhallinta- ja mittausvaihtoehdot

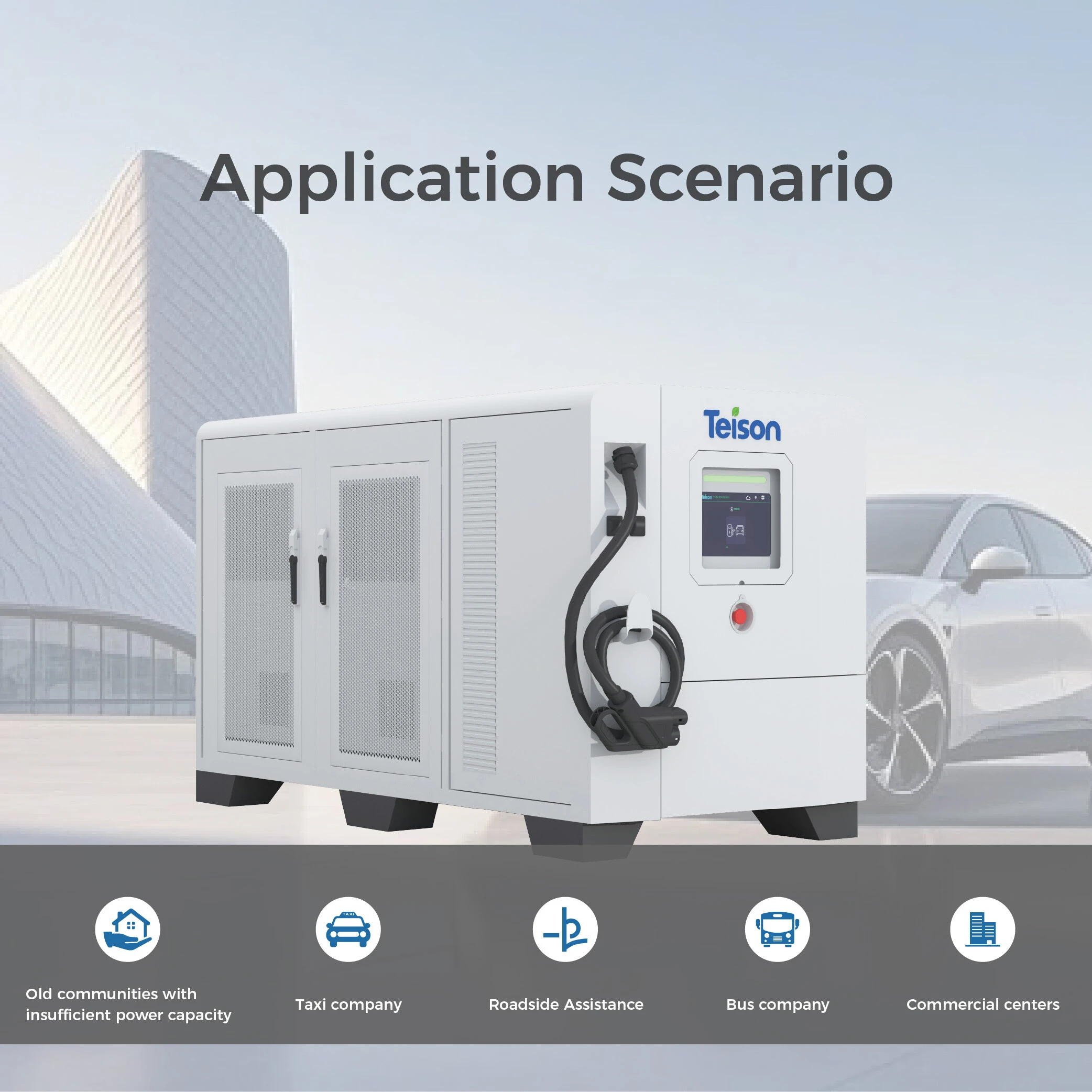

KÄYTTÖKOHTEET

Huoltoasemien operaattorit
{#$@>Julkiset latauspisteet moottoriteiden varsilla
{#$@>Kiireiset kaupunkialueet
{#$@>Liikekäytössä olevien ajoneuvokantojen operaattorit
{#$@>Sähköajoneuvorakenteen operaattorit ja latausinfrastruktuurin tarjoajat

TECHNISET TIEDOT

Tekniset tiedot
malli DC Mobile Mini
Sähköiset ominaisuudet
Tulojännite AC 400V±10%
Tulovirta 31A 61A
Lähtöteho 20 kW 40 kW
Lähtöjännite 200–1000 V
Lähtövirta 66A 133A
Työtaajuus 50/60 Hz
Tehokkuus ≥94 % (yli puolet kuormasta)
Tehokerroin ≥0,99
Jännitteen vakauttamisen tarkkuus ≤±0,5 %
Vakiovirran tarkkuus ≤±1 %
Harmoninen virta ≤4 %
Käyttöliittymä ja hallinta
Näyttö 10,1 tuuman kosketusnäyttö
Näytön materiaali LCD-näyttö
Näytön kieli Englanti (mukauttamista tuetaan)
Painike Virta päälle/hätäpysäytys
Käynnistystila OCPP, QR-koodi, sovellus, salasana
Viestintä
Verkko WiFi, Ethernet
Alusta OCPP 1.6J
Yhdistä CAN, RS485, RS232
Ympäristö
Käyttölämpötila -30℃-50℃
Kosteus ≤95% (ei tiivistymistä)
Korkeus ≤2000 m (6000 jalkaa)
Mekaaninen
Suojausluokka IP54
Räjähdyssuojattu laatu IK10
jäähdytys Ilmajäähdytys
Asennusmenetelmä Kannettava
Suojaus
Suojaus

Ylijännite, alijännite, ylivirta, oikosulku, ylikuumeneminen, eristysvika, maadoitusvika

Standardi
Standardi

IEC 61851-1:2019, IEC 61851-23:2014, IEC 61851-24:2014, IEC 61851-21-2:2021

Valinnainen
Verkko 4G
Maksutapa Myyntipiste

Sperifikaatio

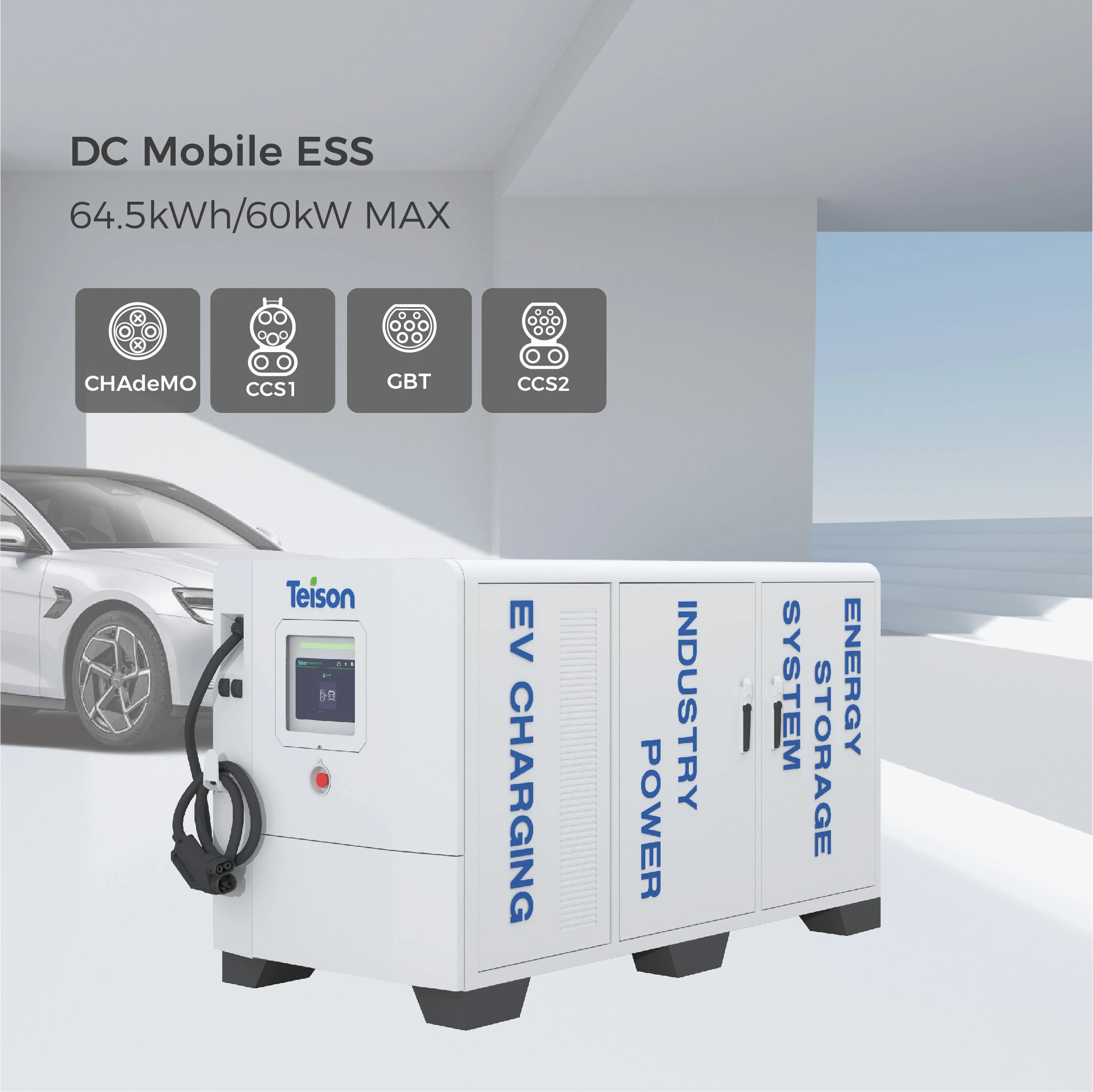

Malli DC Mobile ESS (TS-EDMB60)
Sähköiset ominaisuudet
Syöttö AC-tulojännite 323 V ~ 477 V AC
AC-tuloliitäntä 3P+N+PE
AC-tulovirran nimellisarvo 3*45A
Taajuus 50/60 Hz
Tehokerroin ≥0,98
AC-tehokkuus ≥95 %
DC-tulojännite 250 V ~ 850 V
DC-tehokkuus ≥96 %
Lähtö DC-lähtöjännitealue 200 V ~ 1000 V
DC-maksimilähtövirta 60A
DC-maksimilähtöteho 60 kW
Tasajännitteen tarkkuus ±0,5 %
Tasavirran tarkkuus ±1 %
AC-lähtöjännite 380V/400V/415V (220V/230V/240V)
AC-tuloliitäntä 3P+N+PE
AC-maksimilähtöteho 30 kW
Taajuus 50/60 Hz
Energian varastointijärjestelmä Akun kapasiteetti 64,5 kWh
Käyttökelpoinen energia (SAT) 61,3 kWh (95 %:n DOD)
Akun nimellisjännite 614,4 V
Akun materiaali LiFePO4
Maksimaalinen latausteho 30 kW
Suurin purkausteho 30 kW
Akun käyttöikä (25 °C) ≥6000 (80 % purkaussyvyys)
Tuotetiedot
Ulottuvuus 0,95 * 2,05 * 1,3 m (L * S * K)
Materiaali Teollisuusluokan seos
Väri Valkoinen säänkestävä pinnoite
Käyttöliittymä ja hallinta
Näyttö 10,1 tuuman kosketusnäyttö
Näytön materiaali LCD-näyttö
Mittari DC-mittari (MID PTB valinnainen)
Painikkeet Käyttöpainikkeet / Hätäpainikkeet / Palopainike
Käyttäjän todennus Käyttäjän todennus: RFID, OCPP, QR-koodi, salasana, sovellus
Tukikieli Englanti (Muita kieliä saatavilla pyynnöstä)
Viestintä
Viestintäprotokolla OCPP 1.6J
Ulkoinen Ethernet, Wi-Fi
Sisäinen CAN, RS485, RS232
Ympäristö

Käyttölämpötila

'-25℃-50℃ (yli 45℃ alenee)

Kosteus <95 % suhteellinen kosteus, ei tiivistyvä
EMC-päästöt Tyyppi B
Korkeus ≤2000 m (6000 jalkaa)
Mekaaninen
Sisäänpääsysuojaus IP55
Koteloinnin suojaus IK10
Palojärjestelmä Komposiitti-ilmaisin + aerosolisammutusaine
Jäähdytysjärjestelmä Ilmastointi/jäähdytys
Asennusmenetelmä Lattialle asennettu
Turvallisuus
Tulosuojaus Alijännite, Ylijännite, Ylivirta, Ylilämpötila,
Vuoto,
Lähtösuojaus Oikosulku, Ylilämpötila, Jäännösvirta, Ylivirta, Vuoto,
Hätätilanteiden suojaus Ylijännitesuoja, Maasulkusuoja, Tarkka lähtöeristyksen valvonta
Asetus
Todistus CE CB MSDS UN38.3
Standardi IEC61851-1, IEC61851-23, IEC61851-21-2, IEC61851-24, IEC61000-6-2, IEC61000-6-4, IEC 62619, IEC61000-6-1/3,
Valinnainen konfigurointi
Verkkoyhdyskäytävä 4G
Maksutapa Myyntipiste
Kaapelien hallinta Valinnainen
Mainosnäyttö Valinnainen
Latausportti Valinnainen (oletusarvo CCS1 CCS2)
Aurinkoportti Varattu
