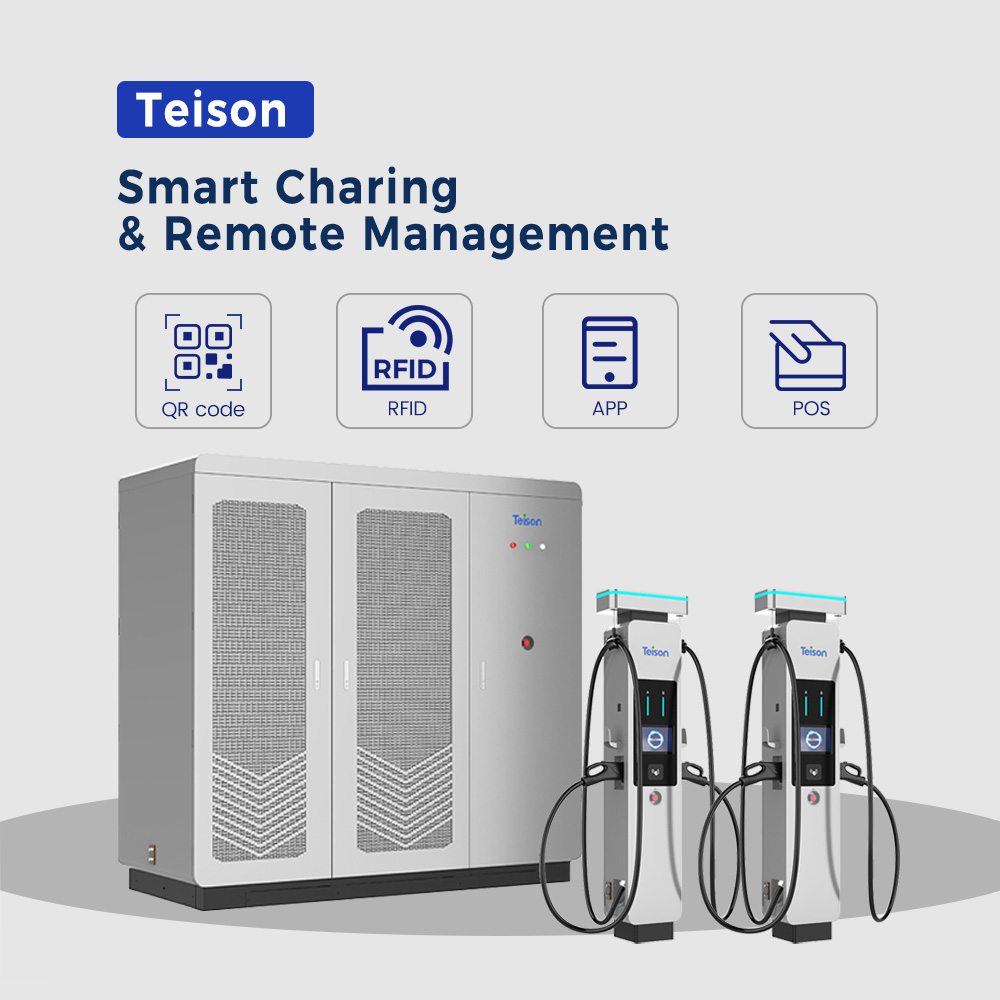

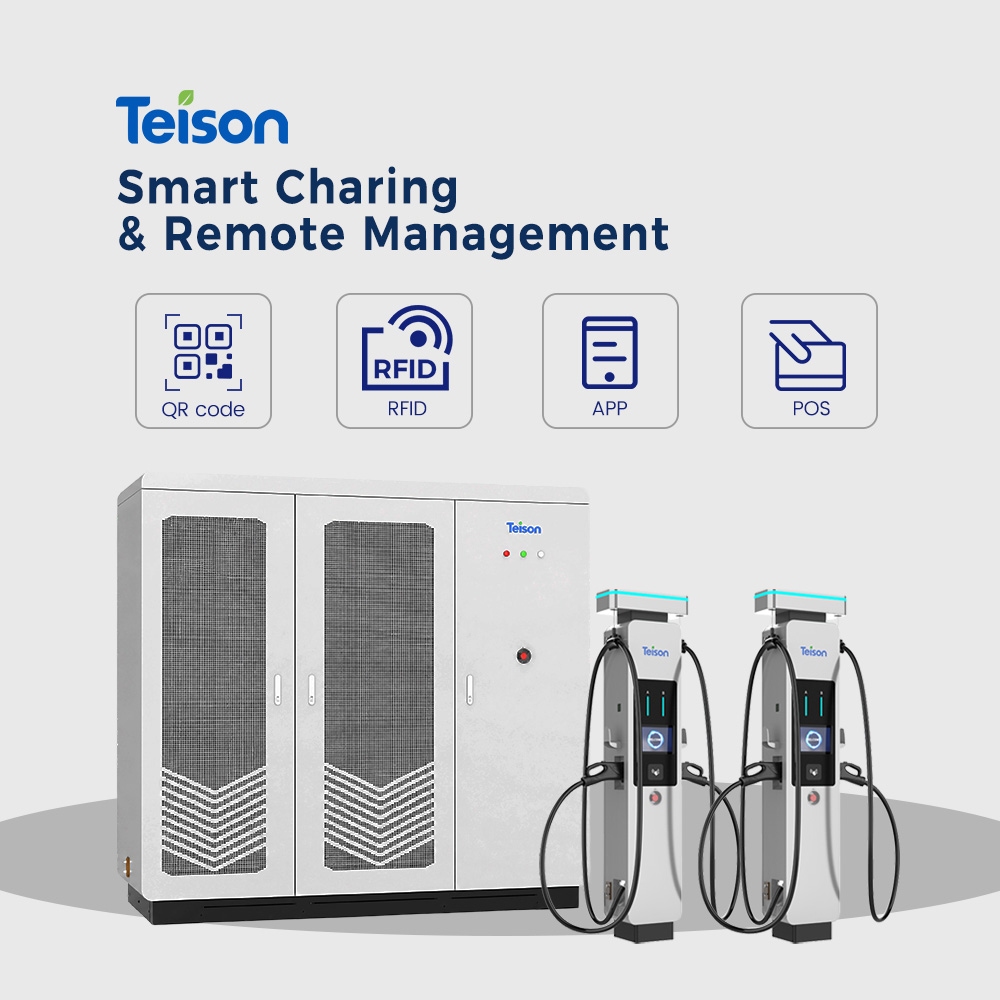

  • Älykäs lataus ja etähallinta2

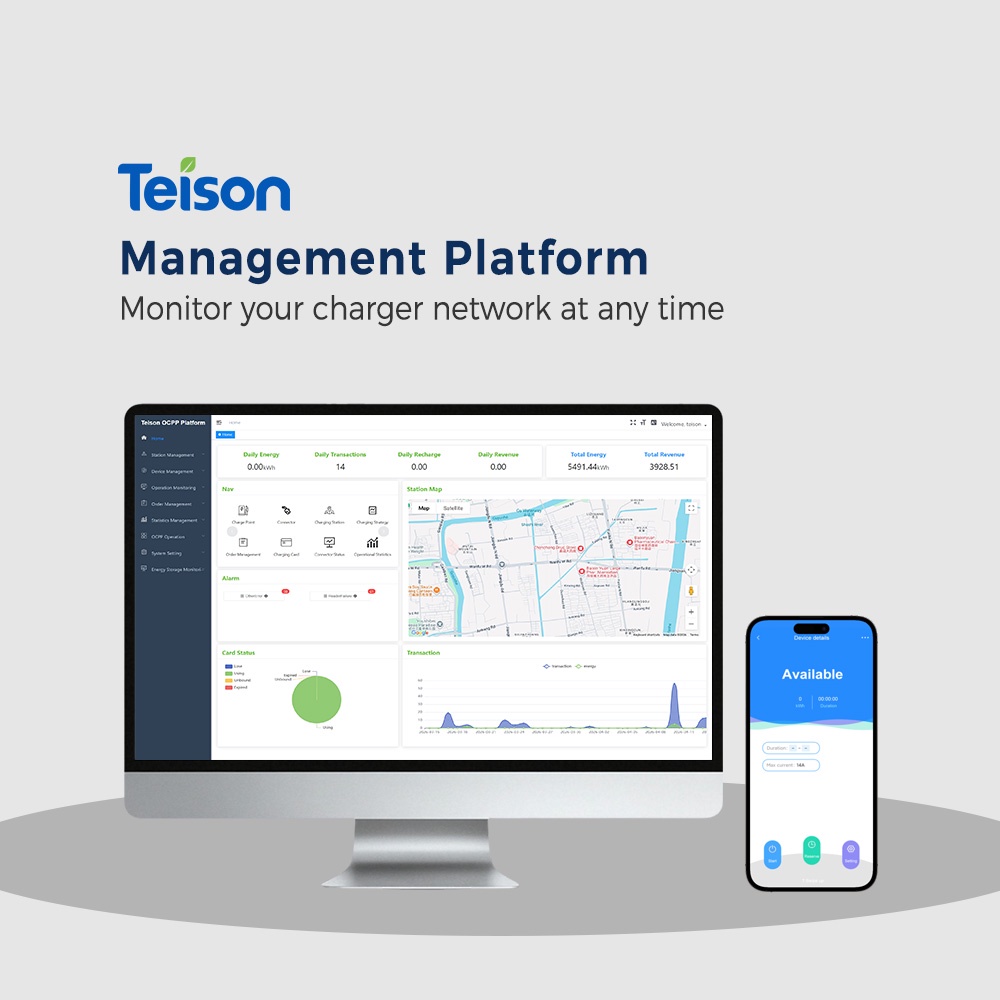

  • Tietosivun hallinta-alusta
  • Pääkuvan korvaus2

›

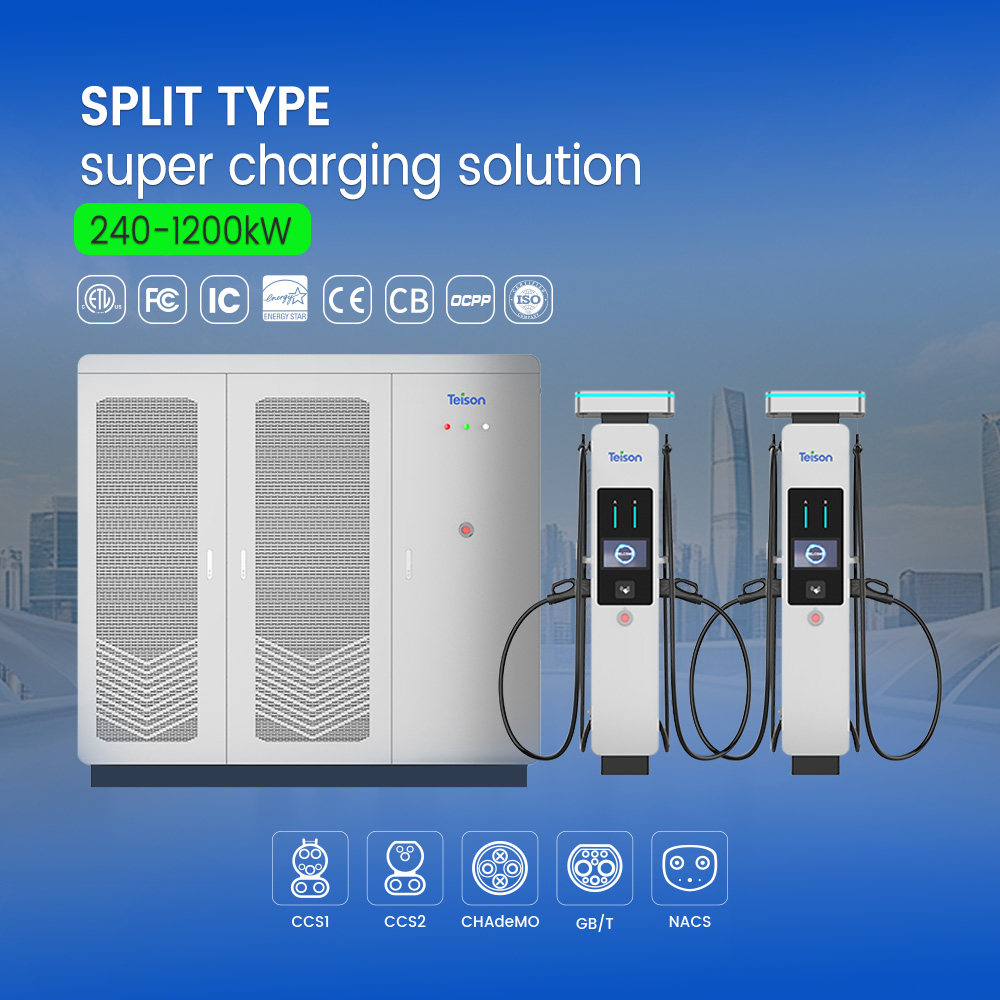

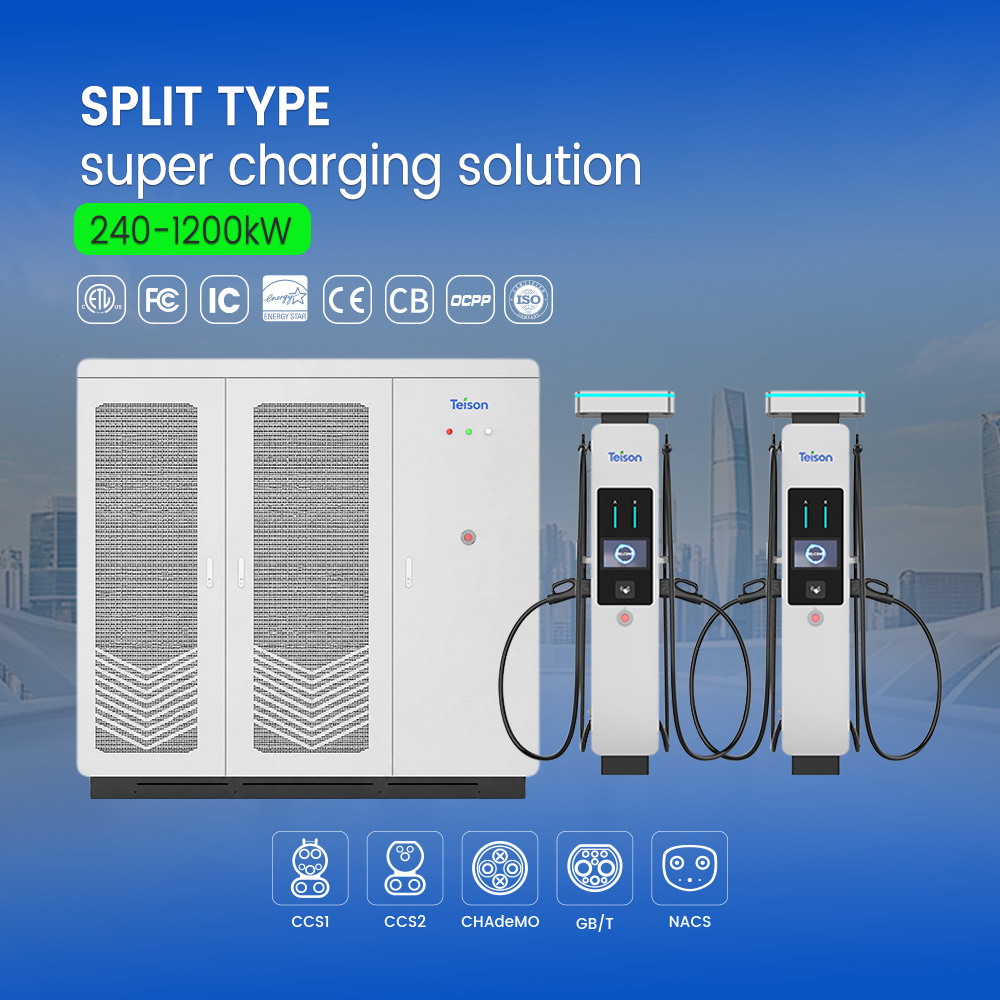

240kW-1.2MW DC-jaettu latausratkaisu

Jopa 1200 kW lähtöteho

Samanaikainen DC-lataus jopa yli 20 ajoneuvolle

150 -1000 VDC lähtöalue

Toimittaa jopa 600kW liitintä kohti, 1.2MW MCS

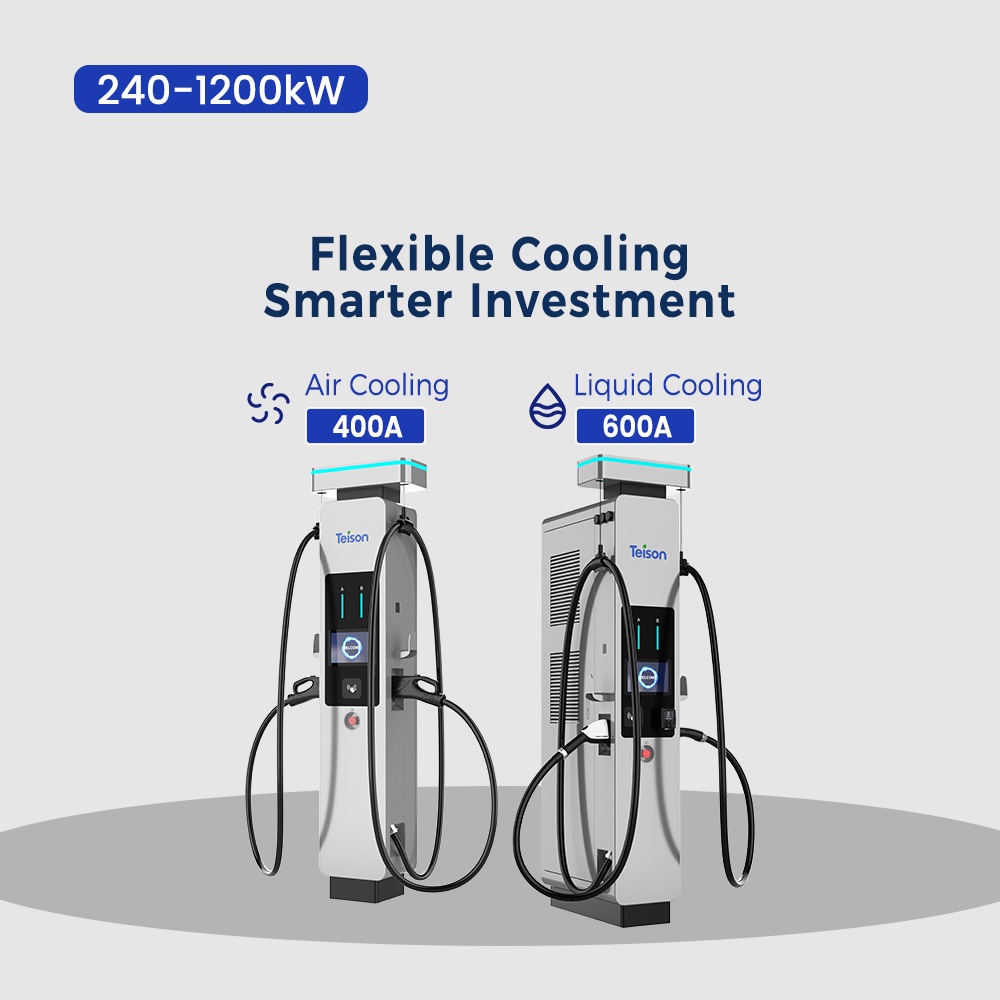

Määritettävät ilmajäähdytteiset (400A) tai nestejäähdytteiset (600A) tai MCS (1200A) latausterminaalit

Integroitu kaapelinhallintajärjestelmä

10.1’ tuuman kosketusnäyttö ja painikekäyttöliittymä

Plug & Charge (ISO 15118), OCPP 1.6J / OCPP 2.0.1

Type 3R/IP55 & IK10 Suojaus

Älykäs tehonjako

BMS-jännitteen automaattinen kytkentä

Etä-OTA-päivitykset

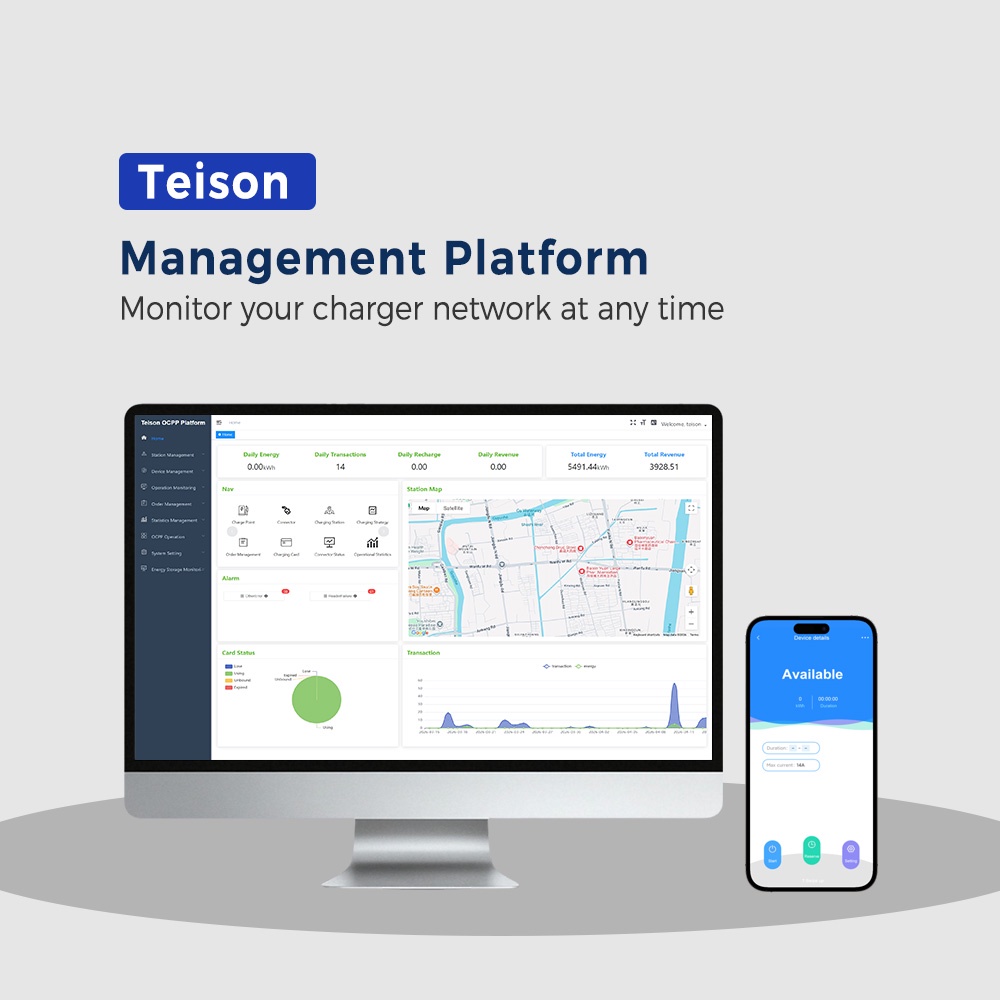

Toiminnan valvonta reaaliajassa

Pyydä tarjous



OMINAISUUDET/EDUT

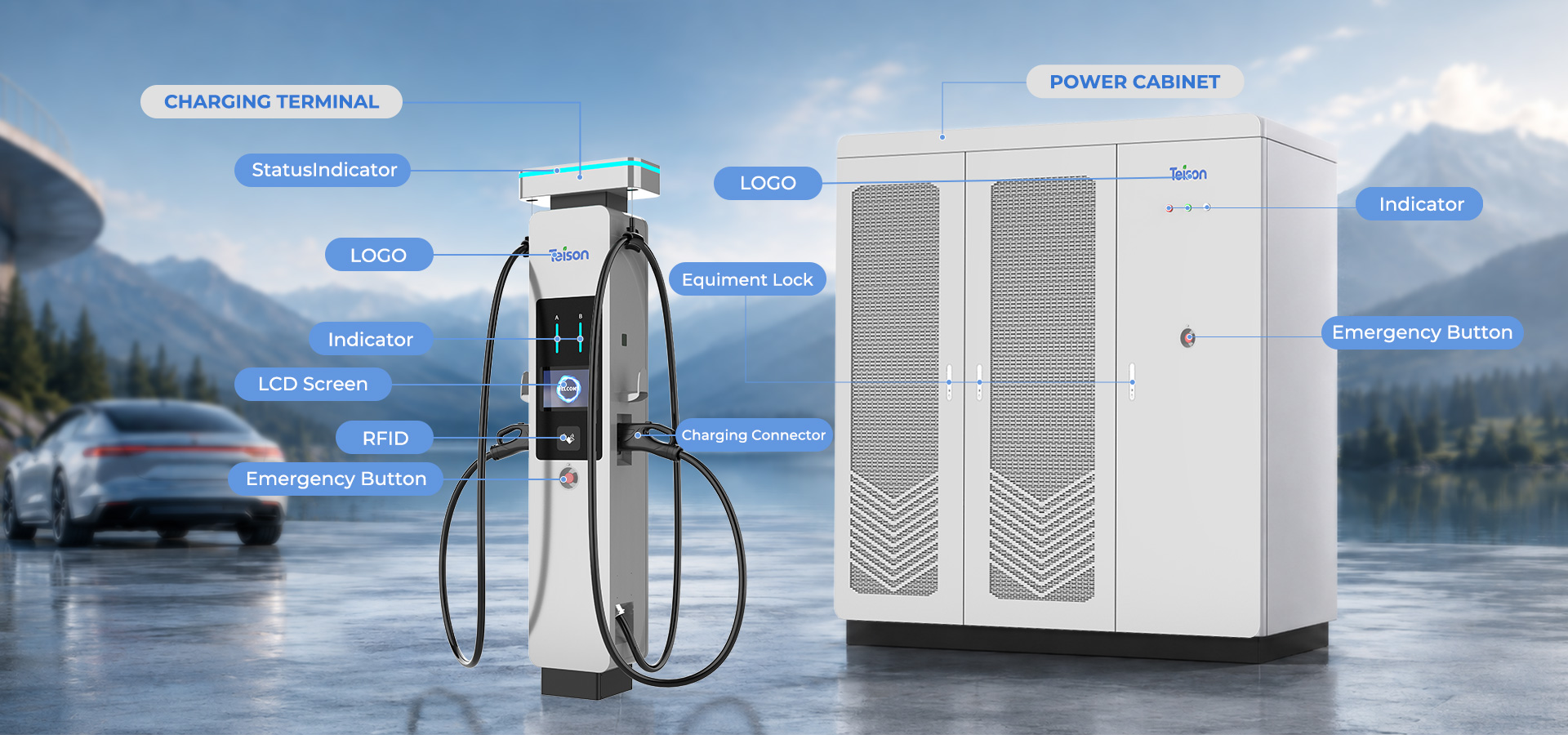

  • Karusellijuliste
  • dcsplit1.2mw yksityiskohtainen julistekuva

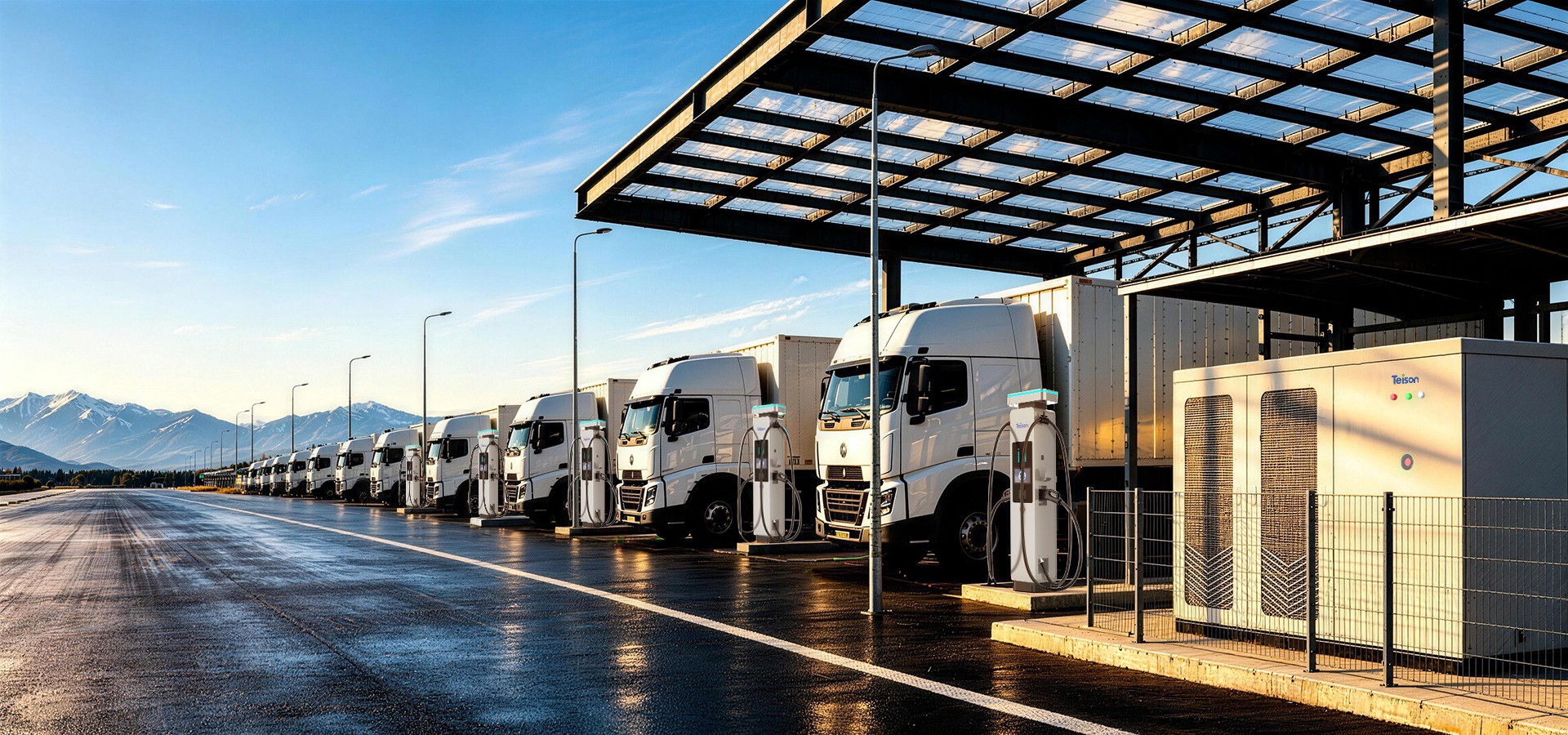

Kaupalliseen, raskaan kaluston sähköajoneuvojen latausjärjestelmään suunniteltu erittäin nopea, jaettu latausjärjestelmä



✅Erittäin nopea lataussuorituskyky

Tarjoaa jopa 600kW liitintä kohden, mikä mahdollistaa ajoneuvoille 400 km toimintasäteen vain 5 minuutissa, ja tukee MCS-annostelijaa jopa 1.2MW asti.

✅ Yleinen yhteensopivuus

Täysin yhteensopiva Plug & Charge (ISO 15118), OCPP 1.6J / OCPP 2.0.1 sekä suurvirtalatausprotokollien kanssa sekä kaupallisille sähköajoneuvoille että raskaille ajoneuvoille.

Tukee etä-OTA-päivityksiä ja edistynyttä kalustonhallinnan integraatiota.

✅ Maksimaalinen käyttöönoton joustavuus

Määritettävissä olevat ilmajäähdytteiset (400A), nestejäähdytteiset (600A) tai MCS (1200A) latausterminaalit vastaamaan erilaisia kohdeasetteluja ja ajoneuvovaatimuksia.

✅ Luotettava toiminta

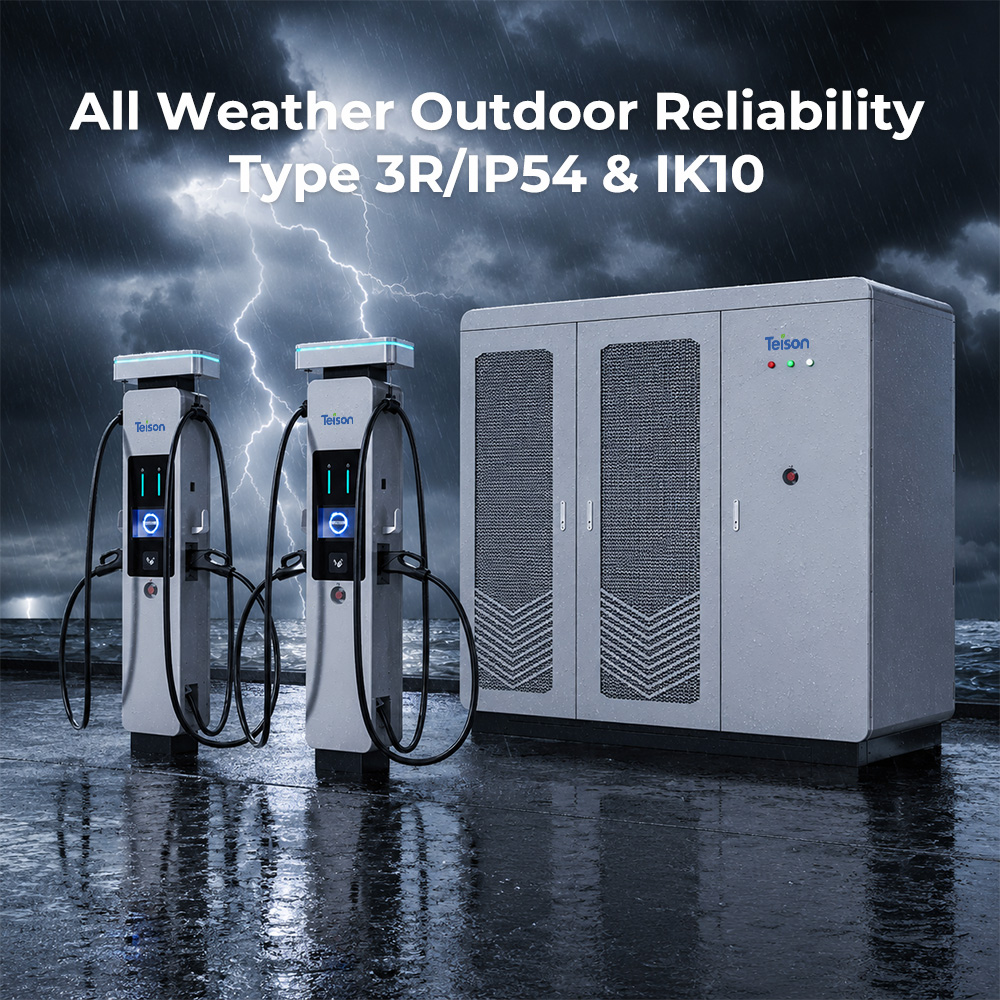

Suunniteltu 99.9% käyttöasteelle 0.1 sekunnin vikojen eristyksellä, Type 3R/IP55 &IK10 -luokan kestävällä suojauksella sekä -22 °F to 131 °F(-30°C to 55°C) laajalla lämpötilasopeutuvuudella, luotettava ulkokäyttö kaikissa sääolosuhteissa.

✅ Skaalautuva, tulevaisuutta varten

Modulaarinen, seisokkivapaa laajennus 1:stä yli 20 annostelijaan / liittimeen / terminaaliin. Yhteensopiva aurinkosähkön, energian varastoinnin ja energianhallintajärjestelmien kanssa.

✅ AI-pohjainen päästä päähän -älykkyys

AI-ohjatuista tehonjakelu- ja muunnosjärjestelmistä (PDU / PCU) älykkääseen vikadiagnostiikkaan älykkäämpää käyttöä ja nopeampaa huoltoa varten.

✅ Älykkäämpi energian optimointi

Smart Matrix Scheduling jakaa tehon dynaamisesti verkoston kesken, lisäten energiankäytön hyödyntämistä 18% ja pidentäen koko järjestelmän käyttöikää 30%.

Parametri

     Tekniset tiedot
Tuotemalli

DC Split 240-720 kW
     Sähköiset ominaisuudet
AC
Tulo		 Tulojännitealue 3-vaihe 480 VAC±10%, 50/60 Hz， 3P+PE
Nimellistulovirta 304 A 355 A 405 A 456 A 506 A 557 A 608 A 658 A 709 A 760 A 810 A 861 A 912 A
Suurin tuloteho 253 kW 295 kW 337 kW 379 kW 421 kW 463 kW 505 kW 547 kW 589 kW 632 kW 674 kW 716 kW 758 kW
Tehokerroin ≥0.99
Huippuhyötysuhde ≥95%
Valmiustilan virrankulutus ≤40 W
Harmoninen särö (THDi) ≤5%
DC
Lähtö		 Lähtöjännitealue 150~1000 VDC
Suurin lähtöteho 240 kW 280 kW 320 kW 360 kW 400 kW 440 kW 505 kW 520 kW 560 kW 600 kW 640 kW 680 kW 720 kW
Suurin virran lähtö
kanavaa kohden		 400 A(air cooling cable)
600 A(liquid cooling cable)
Lähtökanavien määrä 6 6 8
(valinnainen:6)		 8
(valinnainen:6)		 10
(valinnainen:6,8)		 10
(valinnainen:6,8)		 12
(valinnainen:6,8,10)
Jännitteen tarkkuus ≤±0.5%
Virran tarkkuus ≤±1%
     Käyttöliittymä
Näyttö 10.1" Kosketusnäyttö
Painikkeet Hätäpainike
Tuettu kieli Englanti (Muut kielet saatavilla pyynnöstä)
     Viestintä
Verkkoyhteys Ethernet, Wi-Fi
Tietoliikenneprotokolla OCPP 1.6J，OCPP 2.0.1
     Ympäristö
Käyttölämpötila-alue -22 °F to 131 °F(Tehon alentaminen alkaen 131 °F)
Varastointilämpötila-alue -40 °F to 158 °F
Kosteus <95% suhteellinen kosteus, Ei kondensaatiota
Korkeus ≤2000 m（6561.68'）
Melu ＜70dB @ 3 m（9.84'）77 °F Täysi teho
     Mekaaninen
Mitat （W x D x H) 2400mm ( 7.87') x 1000mm (3.28') x 2250mm (7.38')
Paino ≤1653.47 lb
IP & IK -luokitus Type 3R&IK10 (HMI IK8)
Jäähdytys Ilmajäähdytys
Asennustapa Lattia-asennus
     Suojaus
Suojaus Ylijännitesuojaus, Alijännitesuojaus, Ylikuormitussuojaus, Vuotovirta
suojaus, Ylikuumenemissuojaus, Maadoitussuojaus, Ylijännitepiikkisuojaus, Oikosulku
suojaus, Vian itsetarkistus, Eristyksen tunnistus.
     Sertifiointi ja standardit
Sertifikaatti ETL,FCC,IC,Energy Star
Latausstandardit UL 2202, UL 2231-1, UL 2231-2, FCC part 15 Class A,Energy Star
Tietoliikenneprotokollastandardit ISO15118-1; ISO15118-2; ISO 15118-3;
DIN 70121

     Valinnainen kokoonpano
Verkkoyhteys 4G
Joustava kohdistus Full-flex, Semi-flex
Suurin virran lähtö per
kanava		 400A (Matched with air cooling terminal)
600A (Matched with liquid cooling terminal)
Lähtökanavien määrä 6,8,10,12（Enintään 4 nestejäähdytyskanavaa）
Mukautettu brändäys Brändäysvaihtoehdot, kuten mukautetut värit ja tarrat
Ota yhteyttä Teisoniin saatavuuden, hinnoittelun ja vähimmäistilausmäärän osalta

     Tekniset tiedot
Tuotemalli

DC Split 760-1200 kW
     Sähköiset ominaisuudet
AC
Tulo		 Tulojännitealue

3-phase 480 VAC±10%, 50/60 Hz， 3P+PE
Nimellistulovirta 962 A 1013 A 1064 A 1114 A 1165 A 1216 A 1266 A 1317 A 1367 A 1418 A 1469 A 1519 A
Suurin ottoteho 800 kW 842 kW 884 kW 926 kW 968 kW 1010 kW 1052 kW 1095 kW 1137 kW 1179 kW 1221 kW 1263 kW
Tehokerroin ≥0.99
Huippuhyötysuhde ≥95%
Valmiustilan tehonkulutus ≤50 W
Harmoninen särö (THDi) ≤5%
DC
Lähtö		 Lähtöjännitealue 150~1000 VDC
Suurin lähtöteho 760 kW 800 kW 840 kW 880 kW 920 kW 960 kW 1000 kW 1040 kW 1080 kW 1120 kW 1160 kW 1200 kW
Suurin lähtövirta
kanavaa kohti		 400 A(air cooling cable)
600 A(liquid cooling cable)
Lähtökanavien määrä 12
(optional:6,8,10)
Jännitetarkkuus ≤±0.5%
Virtatarkkuus ≤±1%
     Käyttöliittymä
Näyttö 10.1" Kosketusnäyttö
Painikkeet Hätäpainike
Tuetut kielet Englanti (Muut kielet saatavilla pyynnöstä)
     Tietoliikenne
Verkkoyhteys Ethernet, Wi-Fi
Tietoliikenneprotokolla OCPP 1.6J，OCPP 2.0.1
     Ympäristö
Käyttölämpötila-alue -22 °F to 131 °F(Derating from 131 °F)
Varastointilämpötila-alue -40 °F to 158 °F
Kosteus <95% suhteellinen kosteus, Ei kondensaatiota
Korkeus merenpinnasta ≤2000 m（6561.68'）
Melu ＜70dB @ 3 m（9.84'）77 °F Täysi teho
     Mekaaniset tiedot
Mitat （W x D x H) 2400mm ( 7.87') x 1000mm (3.28') x 2250mm (7.38')
Paino ≤1653.47 lb
IP- & IK-luokitus Type 3R&IK10 (HMI IK8)
Jäähdytys Ilmajäähdytys
Asennustapa Lattia-asenteinen
     Suojaus
Suojaus Ylijännitesuoja, Alijännitesuoja, Ylikuormitussuoja, Vikavirtasuoja
suojaus, Ylikuumenemissuoja, Maadoitussuoja, Ylijännitepiikkisuoja, Oikosulku
suojaus, Vian itsetarkistus, Eristyksen valvonta.
     Sertifiointi ja standardit
Sertifikaatti ETL,FCC,IC,Energy Star
Latausstandardit UL 2202, UL 2231-1, UL 2231-2, FCC part 15 Class A,Energy Star
Tietoliikenneprotokollastandardit ISO15118-1; ISO15118-2; ISO 15118-3;
DIN 70121
     Valinnaiset kokoonpanot
Verkkoyhteys 4G
Joustava allokointi Full-flex, Semi-flex
Suurin lähtövirta per
kanava		 400A (Matched with air cooling terminal)
600A (Matched with liquid cooling terminal)
Lähtökanavien määrä 6,8,10,12（Up to 4 liquid cooling channels）
Mukautettu brändäys Brändäysvaihtoehdot, kuten mukautetut värit ja tarrat
Ota yhteyttä Teisoniin saatavuuden, hinnoittelun ja vähimmäistilausmäärän osalta
