DC-pikalatausasema

Teisonin EDC-sarja on tasavirtapikalaturareita, joita usein kutsutaan tason 3 sähköautojen latureiksi. Tasavirtapikalaturaajat ovat tällä hetkellä nopein saatavilla oleva latausvaihtoehto sähköajoneuvoille. Ne käyttävät kaupallista vaihtovirtaa, joka muunnetaan laturissa tasavirraksi, joka sitten jaetaan suoraan ajoneuvon akkuun. Koska virta on jo muunnettu tasavirraksi, on mahdollista toimittaa enemmän tehoa nopeammin. Tasavirtapikalatausasemat ovat ihanteellinen valinta paikkoihin, joissa sähköautojen on saavutettava maksimaalinen toimintasäde mahdollisimman lyhyessä ajassa.

Pyydä tarjous

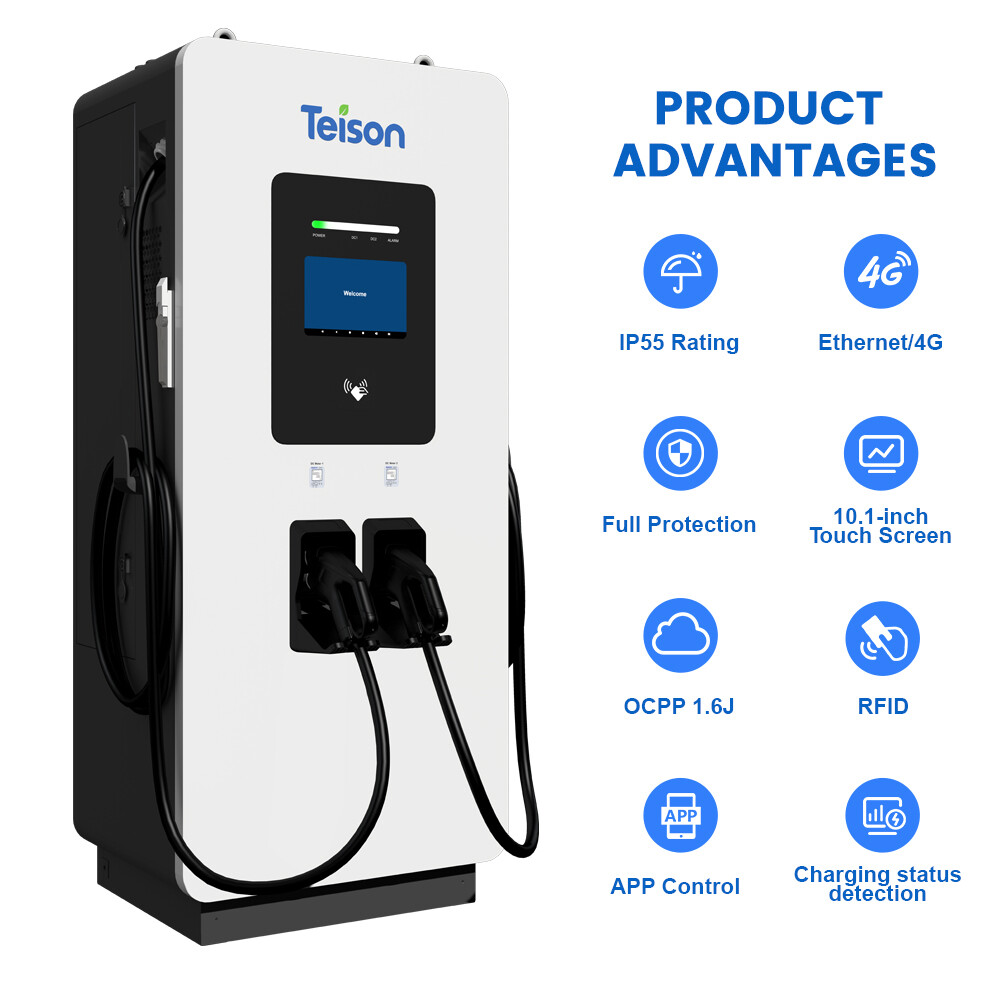

OMINAISUUDET/EDUT

Suunniteltu parhaaseen kaupalliseen tasavirtaan

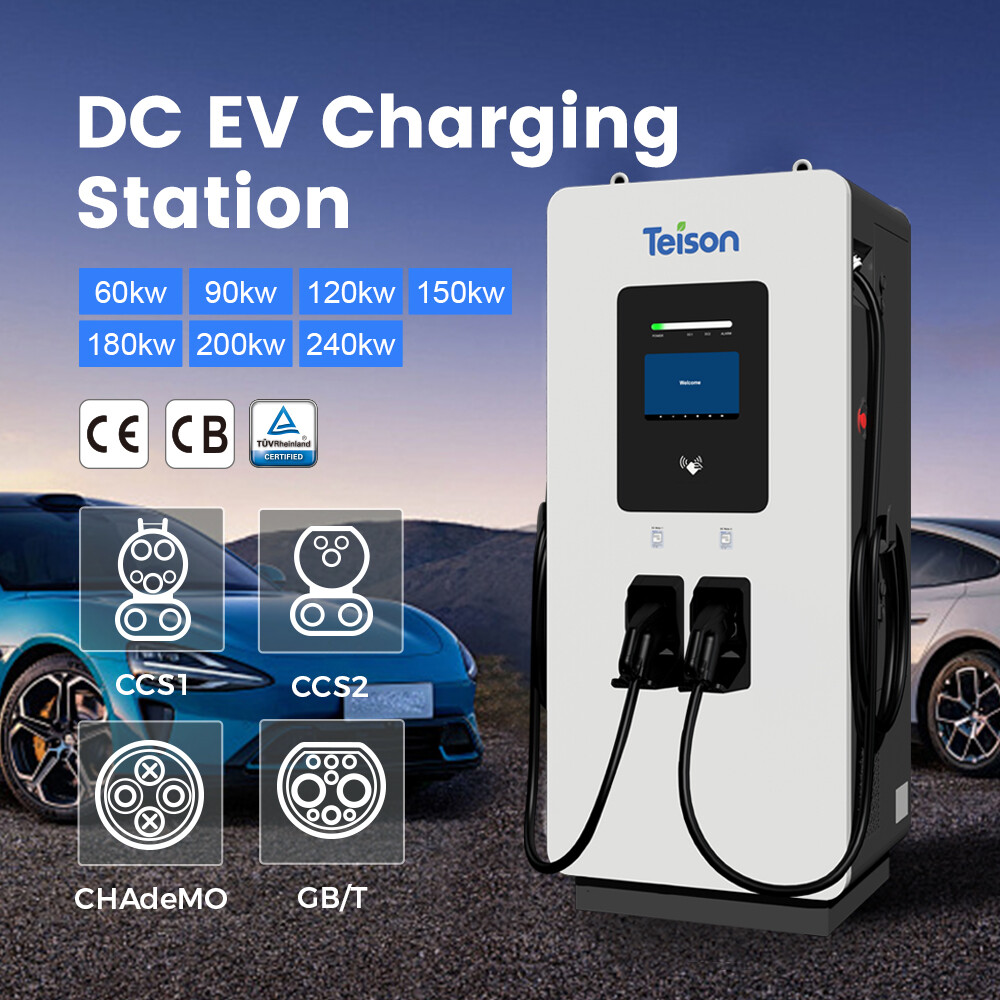

· DC-pikalaturit (taso 3), joiden teho on 60 kW - 240 kW
· Aito samanaikainen lataus, mahdollisuus ladata kaksi/kolme

ajoneuvoja samaan aikaan

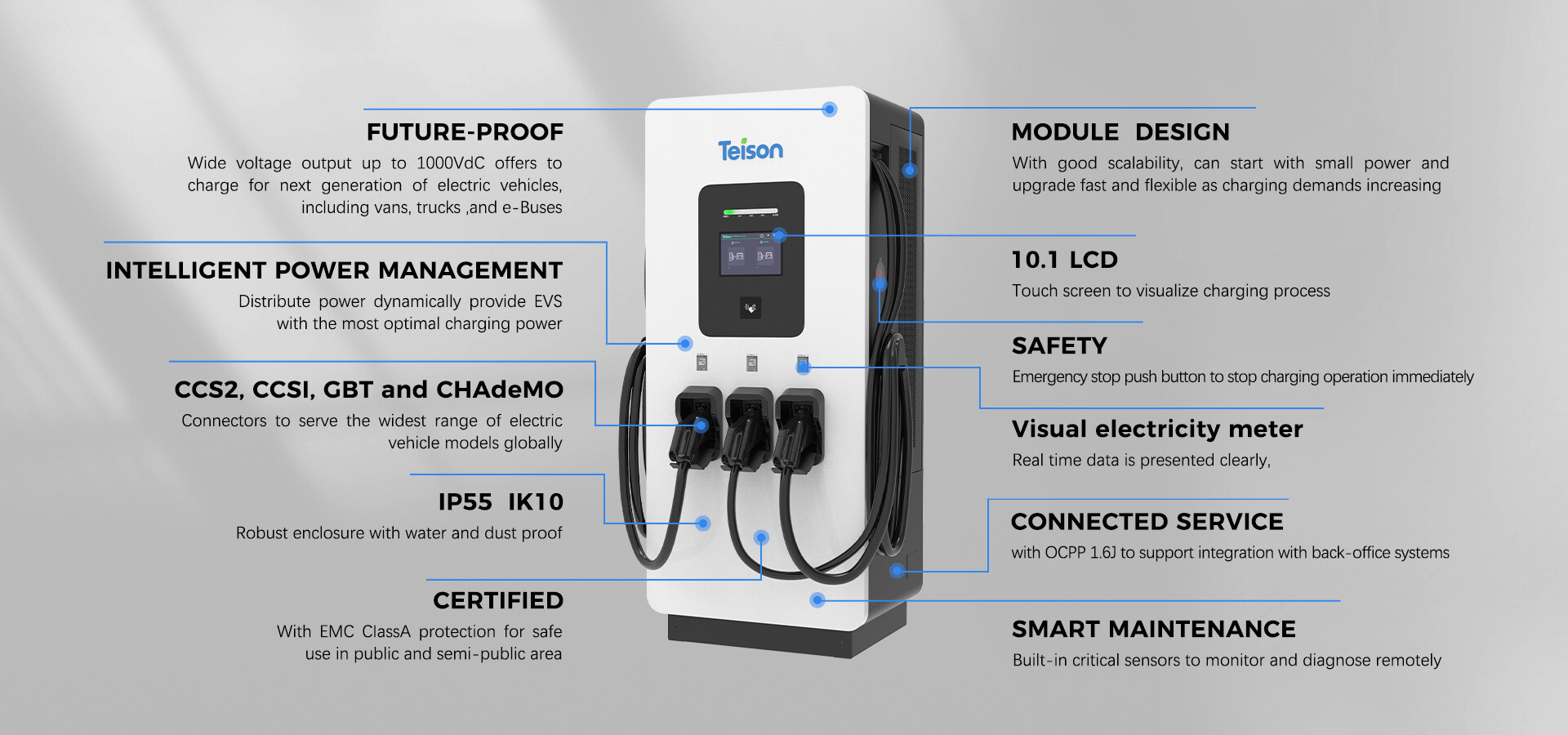

· Tulevaisuudenkestävä muotoilu, jonka maksimilähtöteho on 1000 V
· Nestejäähdytteisiä erittäin nopeita 240 kW:n sähköautojen latausasemia saatavilla

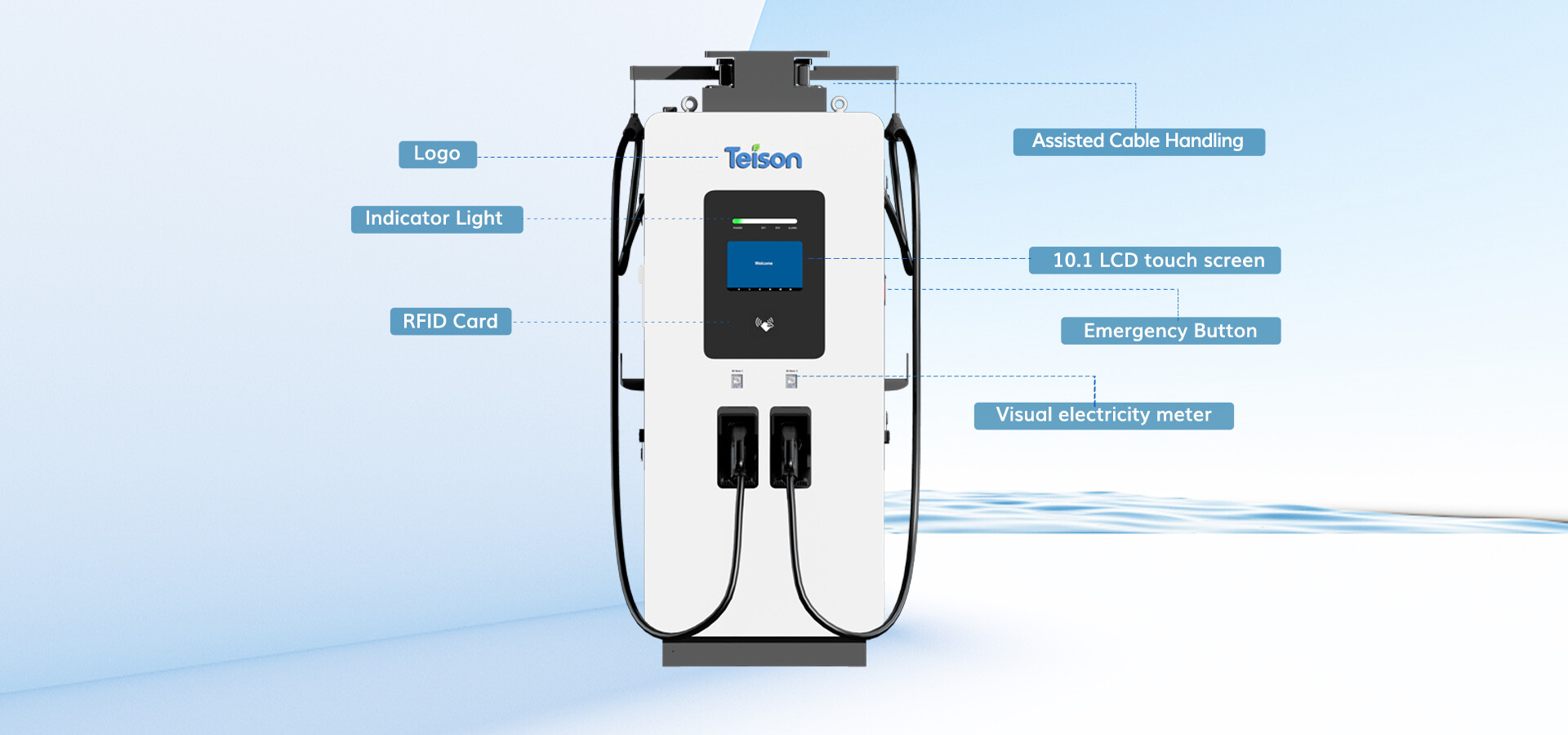

· Kuljettajaystävällinen 10,1 tuuman LCD-kosketusnäytön ja helpon käytön ansiosta

käyttöliittymä
· Käynnistystiloihin kuuluvat plug-n-play, RFID, OCPP, QR-koodi ja valinnainen

Myyntipiste
· Ethernet-, 3G-, 4G- ja Wi-Fi-yhteydet saatavilla
· CHAdeMO-, GB/t- ja CCS-liittimet (tyyppi 1 tai 2) ja latauskaapelit
· Suunniteltu helppoa asennusta ja huoltoa varten
· Saatavilla erilaisilla teho- ja jännitekonfiguraatioilla maailmanlaajuisesti

markkinat

Korkein turvallisuus

· Avoimen latauspisteen protokolla (OCPP) 1.6J ja ISO 15118 -yhteensopiva
· IP55-luokiteltu kotelo sopii erinomaisesti monenlaisiin paikkoihin ja olosuhteisiin
· Kaikilla osilla on CE-merkintä
· SECC-ohjain läpäisee TÜV-testin

Parametri

Tekniset tiedot
Malli		Teison DC Pro

Sähköominaisuudet
AC-syöttö	Syöttöarvo	AC400V(±15%) 3ph
	AC-syöttökytkentä	3P+N+PE
	Nimellissyöttövirta	3φ100A	3φ150A	3φ200A	3φ250A	3φ300A	3φ400A
	Taajuus	50/60Hz
	Tehokerroin	≥0.99
	Hyötysuhde	≥95%
DC-lähtö	Lähtöjännitteen alue	200V-1000V
	Maksimilähtövirta	200A（system）	300A(system)	400A（system）	500A(system)	600A(system)	800A(system)
	Maksimilähtöteho	DC 60kW	DC 90kW	DC 120kW	DC 150kW	DC 180kW	DC 240kW
	Jännitteen tarkkuus	≤±0.5%
	Virran tarkkuus	≤±1%
Käyttöliittymä & Ohjaus
Näyttö		10.1"kosketusnäyttö
Näytön materiaali		LCD
Painikkeet		Toimintopainikkeet /Hätäpainikkeet
Käyttäjätunnistus		RFID,OCPP,QR-koodi,Salasanasovellus
Tuettavat kielet		Englanti (Muut kielet pyynnöstä)
Kommunikaatio
Ulkoinen		Ethernet,WIFI,3G/4G
Sisäinen		CAN,RS485,RS232
Ympäristö
Käyttölämpötila		-30℃-+50℃
Kosteus		<95% suhteellinen kosteus,ei tiivistymistä
Korkeus		≤2000m(6000 jalkaa)
Mekaaninen
Suojausaste		IP55
Kotelon suojaus		IK10

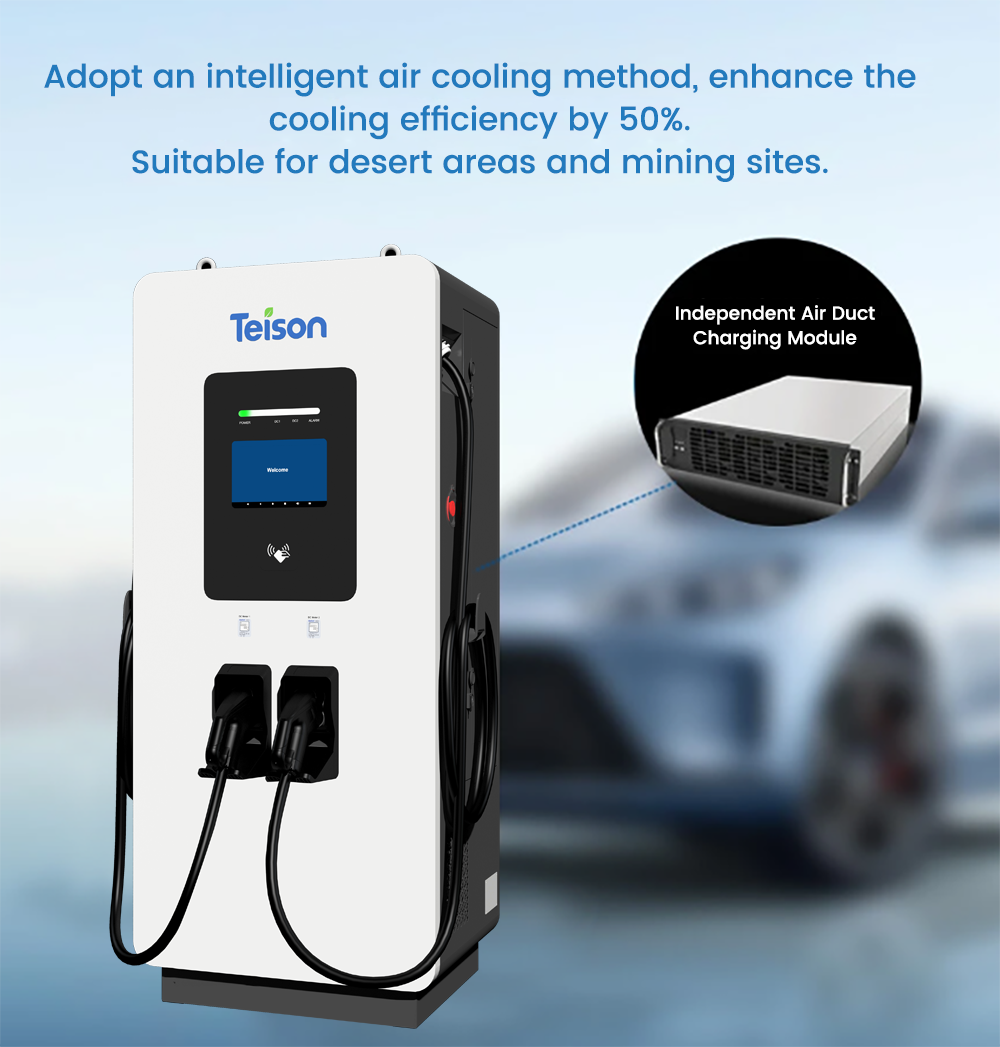

Jäähdytys		Pakotettu ilmanvaihto
Asennustapa		lattia-asennus
Suojaus
Suojaus		Ylivirta, Alijännite, Ylijännite, Jäännösvirta, Syöksyjännitesuoja, Oikosulku, Ylilämpötila, Maasulku
Sääntely
Sertifikaatti		CE
Standardit		EN IEC 61851-1:2019;EN 61851-23:2014;EN 61851-24:2014;EN IEC 61851-21-2:2021

Sperifikaatio

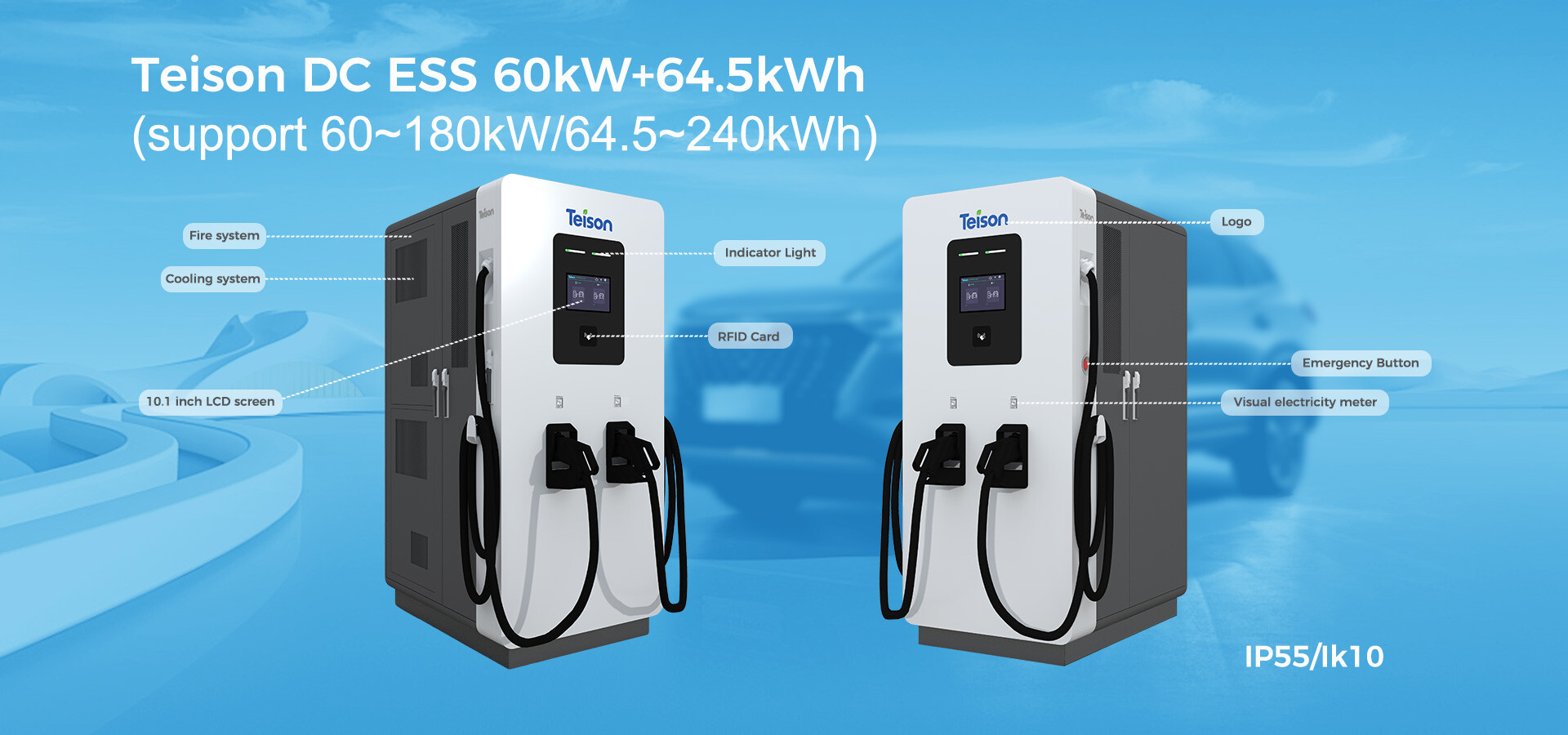

Malli		DC ESS
Sähköiset ominaisuudet
AC-tulo	Tuloluokitus	260 V ~ 485 V AC
	AC-tuloliitäntä	3P+N+PE
	Nopeustulovirta	3Ф92A
	Taajuus	50/60 Hz
	Tehokerroin	≥0,98
	Tehokkuus	≥95 %
DC-lähtö	Lähtöjännitealue	300 V ~ 1000 V
	Max. lähtövirta	100A
	Maks. lähtöteho	60 kW
	Jännitteen tarkkuus	±0,5 %
	Virran tarkkuus	±1 %
Energian varastointi Järjestelmä	Akun kapasiteetti	64,5 kWh
	Käyttökelpoinen energia (SAT)	61,3 kWh (95 %:n DOD)
	Akun nimellisjännite	614,4 V
	Akun materiaali	LiFePO4
	Maksimaalinen latausteho	30 kW
	Suurin purkausteho	60 kW
	Akun latausvirta	≤0,5 °C (50 A)
	Akun purkausvirta	≤1 °C (100 A)
	Akun käyttöikä (25 °C)	≥6000 (80 % purkaussyvyys)
Tuotetiedot
Ulottuvuus		0,9 * 1,2 * 2,05 m (L * S * K)
Materiaali		Teollisuusluokan seos
Väri		Valkoinen säänkestävä pinnoite
Käyttöliittymä ja hallinta
Näyttö		10,1 tuuman kosketusnäyttö
Näytön materiaali		LCD-näyttö
Mittari		DC-mittari (MID PTB valinnainen)
Painikkeet		Käyttöpainikkeet / Hätäpainikkeet / Palopainike
Käyttäjän todennus		RFID, OCPP, QR-koodi, salasanasovellus
Tukikieli		Englanti (Muita kieliä saatavilla pyynnöstä)
Viestintä
Viestintäprotokolla		OCPP 1.6J
Ulkoinen		Ethernet, Wi-Fi
Sisäinen		CAN, RS485, RS232
Ympäristö
Käyttölämpötila		'-25℃-50℃ (yli 45℃ alenee)
Kosteus		<95 % suhteellinen kosteus, ei tiivistyvä
EMC-päästöt		Tyyppi B
Korkeus		≤2000 m (6000 jalkaa)
Mekaaninen
Sisäänpääsysuojaus		IP55
Koteloinnin suojaus		IK10
Palojärjestelmä		Komposiitti-ilmaisin + aerosolisammutusaine
Jäähdytysjärjestelmä		Ilmastointi/jäähdytys
Asennusmenetelmä		Lattialle asennettu
Turvallisuus
Tulosuojaus		Alijännite, Ylijännite, Ylivirta, Ylilämpötila, Vuoto,
Lähtösuojaus		Oikosulku, Ylilämpötila, Jäännösvirta, Ylivirta, Vuoto,
Hätätilanteiden suojaus		Ylijännitesuoja, Maasulkusuoja, Tarkka lähtöeristyksen valvonta
Asetus
Todistus		CE CB MSDS UN38.3
Standardi		IEC61851-1, IEC61851-23, IEC61851-21-2, IEC61851-24, IEC61000-6-2, IEC61000-6-4, IEC 62619, IEC61000-6-1/3,
Valinnainen määritys
Verkkoyhdyskäytävä		4G
Maksutapa		Myyntipiste

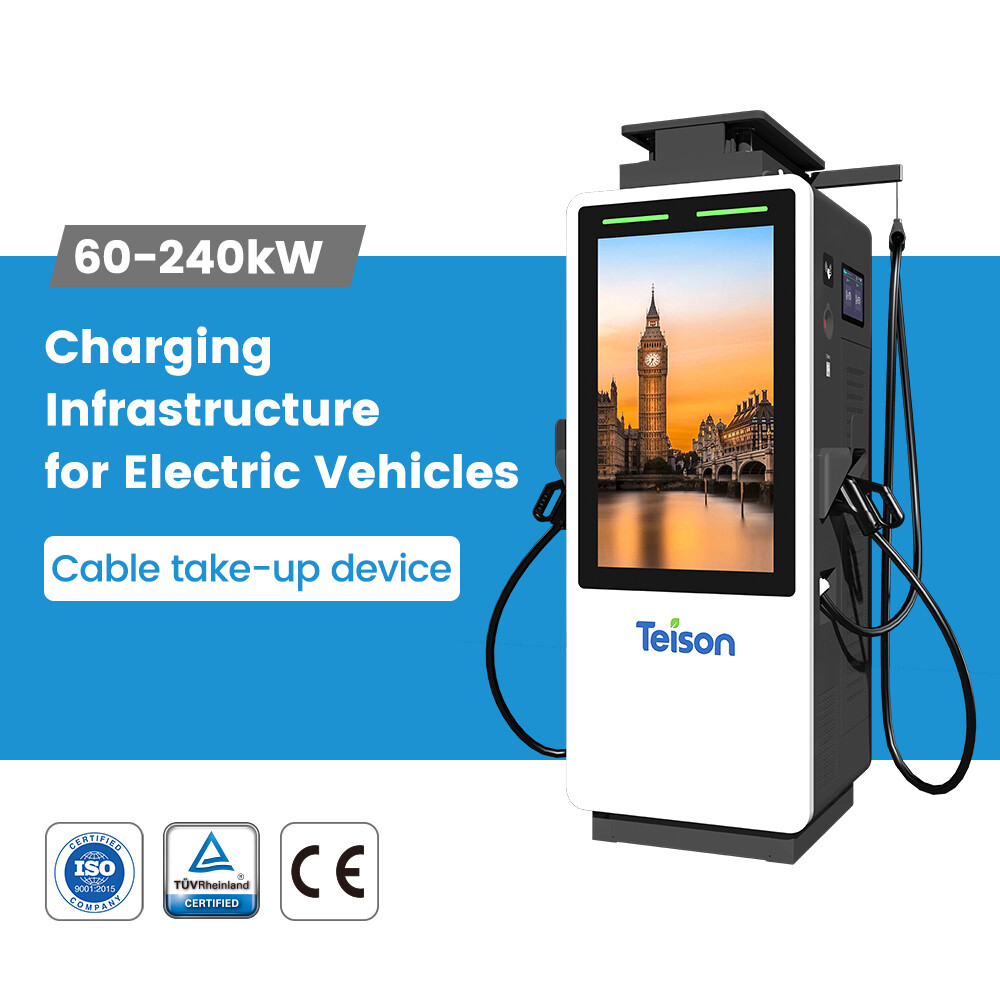

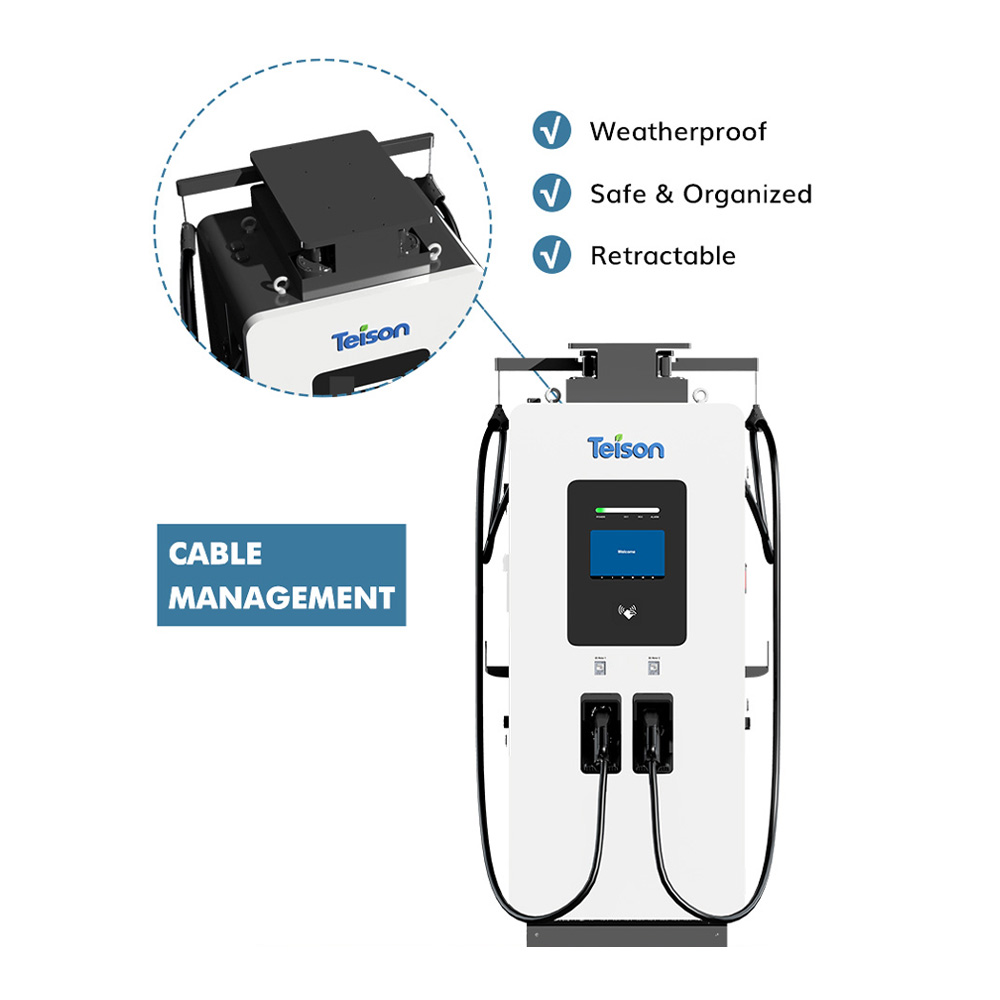

Kaapelien hallinta		Valinnainen

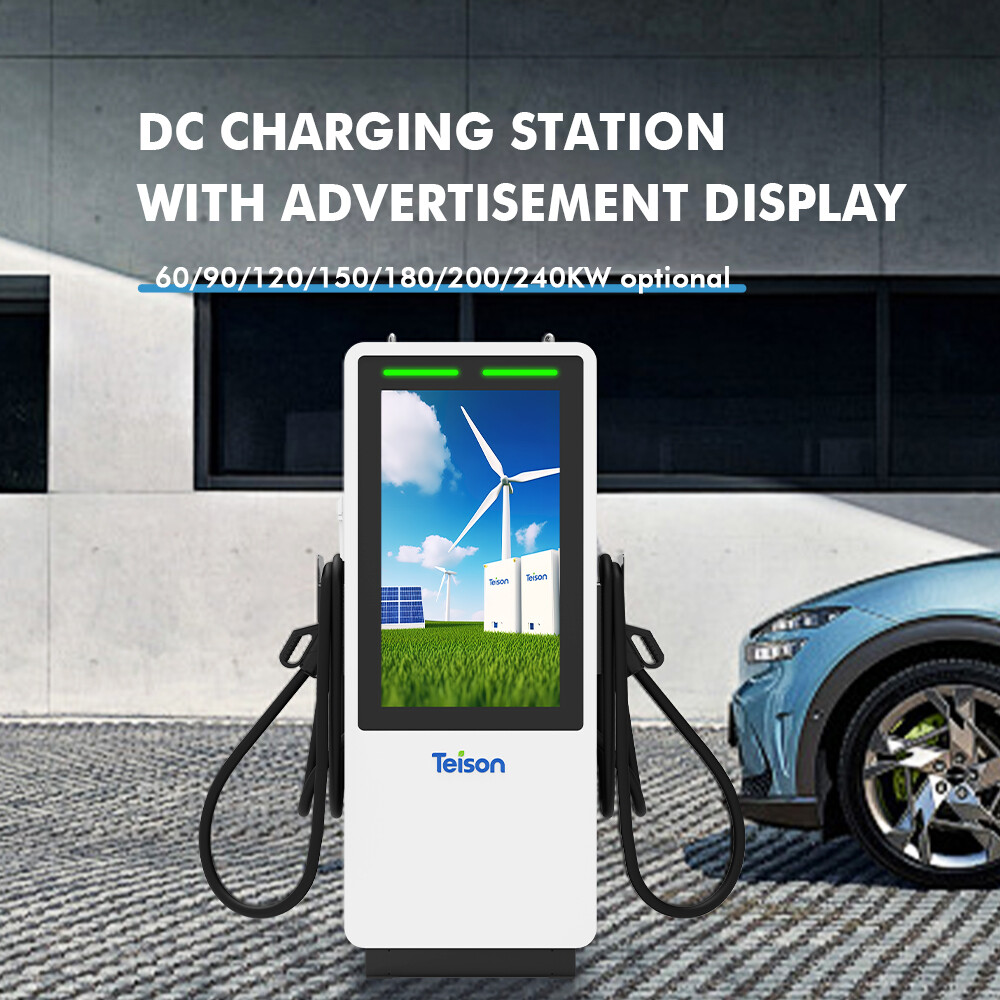

Mainosnäyttö		Valinnainen
Latausportti		Valinnainen (oletusarvo CCS1 CCS2)
Aurinkoportti		Varattu
