| Tekniset tiedot |
| Tuotemalli |
DC Mini |
| Sähköiset ominaisuudet |
AC
Tulo |
Tulojännitealue |
3-vaihe 400 VAC±10%, 50/60 Hz,3P+N+PE |
| Nimellinen tulovirta |
3Φ30A |
3Φ46A |
3Φ61A |
| Suurin ottoteho |
21kW |
32kW |
42kW |
| Maadoitusjärjestelmä |
TN-C TN-S TN-C-S TT |
| Tehokerroin |
≥0.99 |
| Huippuhyötysuhde |
≥95% |
| Valmiustilan virrankulutus |
≤50W |
| Harmoninen särö (THDi) |
≤5% |
DC
Lähtö |
Lähtöjännitealue |
150~1000 VDC |
| Suurin lähtövirta (järjestelmä) |
66A |
100A |
133A |
Suurin lähtövirta
(liitin) |
80A
(Valinnainen) |
80A
(Valinnainen) |
150A
(Valinnainen) |
| Suurin lähtöteho |
20kW |
30kW |
40kW |

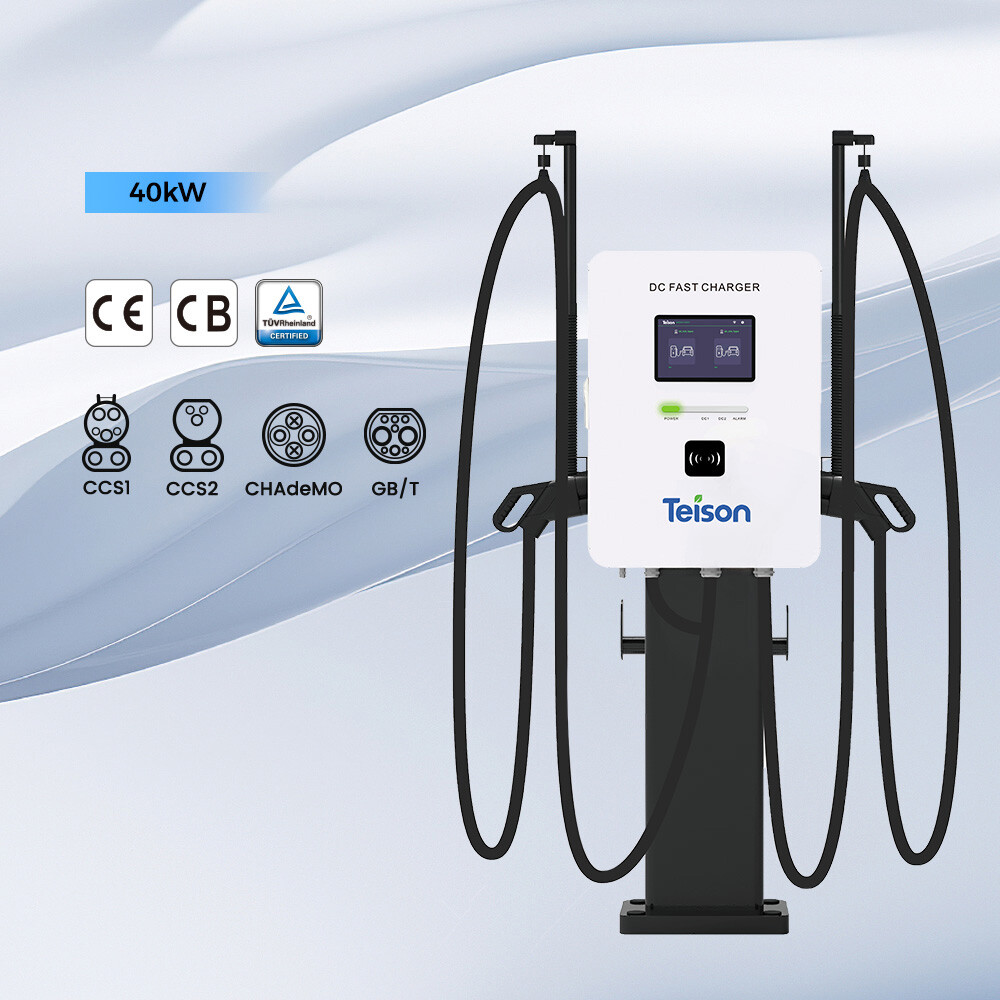

| Lähtöjen määrä |
1 (Jokin seuraavista: CCS2, CCS1, GBT, CHAdeMO, NACS) |
1 (Jokin seuraavista: CCS2, CCS1, GBT,
CHAdeMO, NACS)
2 (Mitkä tahansa kaksi yhdistelmää seuraavista:
CCS2, CCS1, GBT,CHAdeMO, NACS) |
| Liitintyyppi |
CCS2, CCS1, GBT, CHAdeMO, NACS |
| Jännitetarkkuus |
≤±0.5% |
| Virtatarkkuus |
≤±1% |
| Käyttöliittymä |
| Näyttö |
10.1" kosketusnäyttö |
| Mittari |
CE-mittari |
| Painikkeet |
Hätäpainike |
| Käyttäjän tunnistautuminen |
RFID, QR-koodi, sovellus |
| Tuetut kielet |
Englanti (Muut kielet saatavilla pyynnöstä) |
| Viestintä |
| Verkkoyhteys |
Ethernet, Wi-Fi |
| Tietoliikenneprotokolla |
OCPP 1.6J, tukee päivitystä OCPP 2.0.1 -versioon |
| Ympäristö |
| Käyttölämpötila-alue |
-30℃-50℃(Yli 50℃tehonalenema) |
| Varastointilämpötila-alue |
-40℃-70℃ |
| Kosteus |
<95% suhteellinen kosteus, Ei kondensoitumista |
| Korkeus merenpinnasta |
≤2000m |
| Melu |
<70dB @ 3m 25℃Täysi teho |
| Mekaaninen |

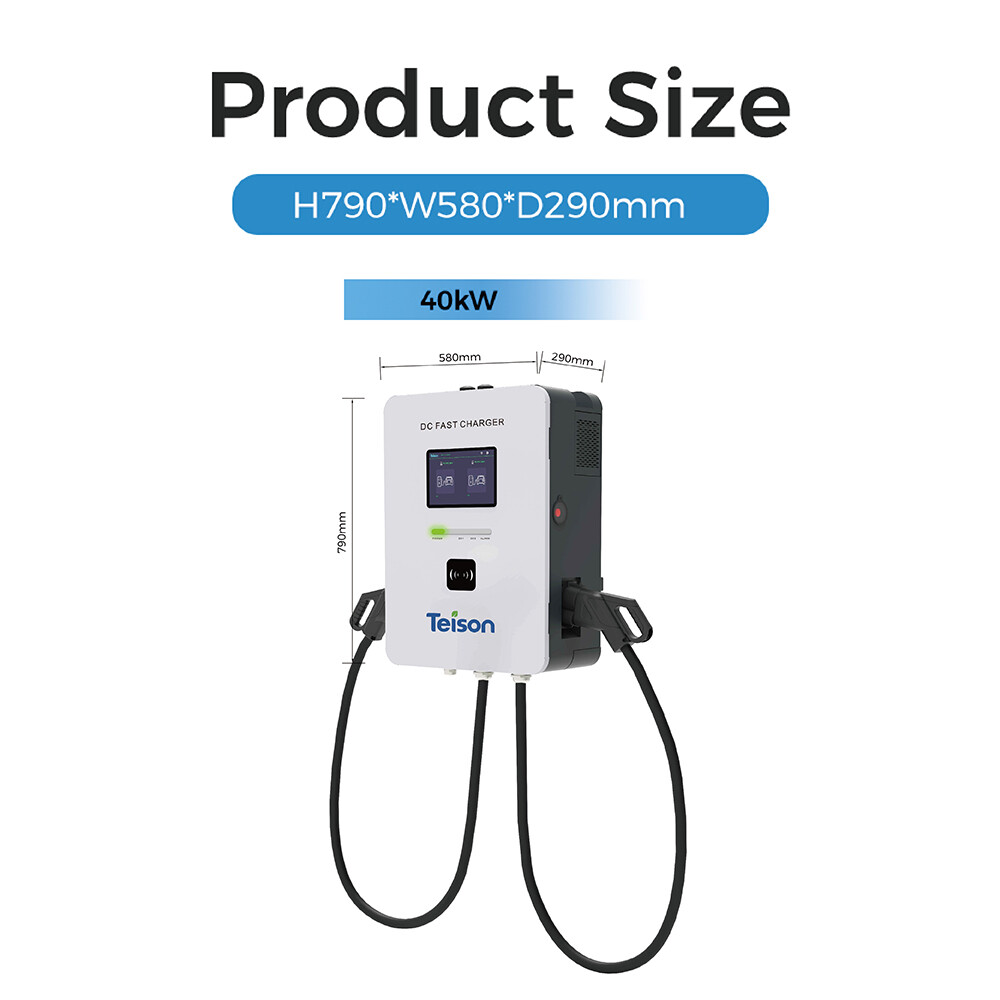

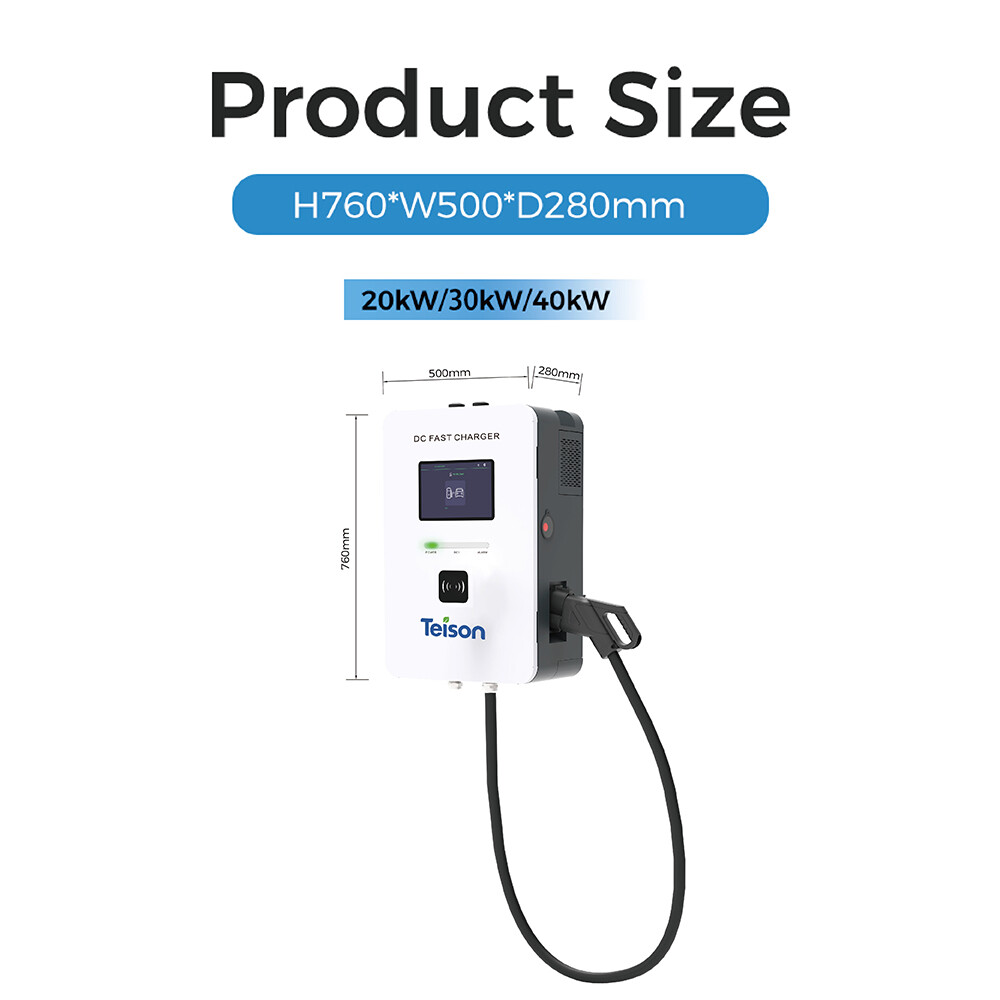

| Mitat (W*D*H) |
500mm*280mm*760mm (Ei sisällä kaapelinhallintaa) |
Yksi lähtö：500mm*280mm*760mm
(Ei sisällä kaapelinhallintaa)
Kaksi lähtöä：580mm*290mm*790mm
(Ei sisällä kaapelinhallintaa) |
| Paino |
≤90kg |
Yksi lähtö：≤90kg
Kaksi lähtöä：≤125kg |
| IP- ja IK-luokitus |
IP55 & IK10 (HMI IK8) |
| Latauskaapelin pituus |
5m |
| Jäähdytys |
Ilmajäähdytys |
| Asennustapa |
Seinäasennus tai pylväs |
| Suojaus |
| Suojaus |
Ylijännitesuojaus, Alijännitesuojaus, Ylikuormitussuojaus, Vuotovirtasuojaus
, Ylilämpötilasuojaus, Ylijännitepiikkisuojaus, Oikosulkusuojaus, Vian
itsetarkistus, Eristyksen valvonta. |
| Sertifioinnit ja standardit |
| Sertifikaatti |
CE CB |
| Latausstandardit |
IEC61851-1, IEC61851-21-2, IEC61851-23, IEC61851-24, IEC 62196-1, IEC 62196-3 |
| Tietoliikenneprotokollastandardit |
ISO15118-1; ISO15118-2; ISO 15118-3; DIN 70121 |
| Valinnainen kokoonpano |

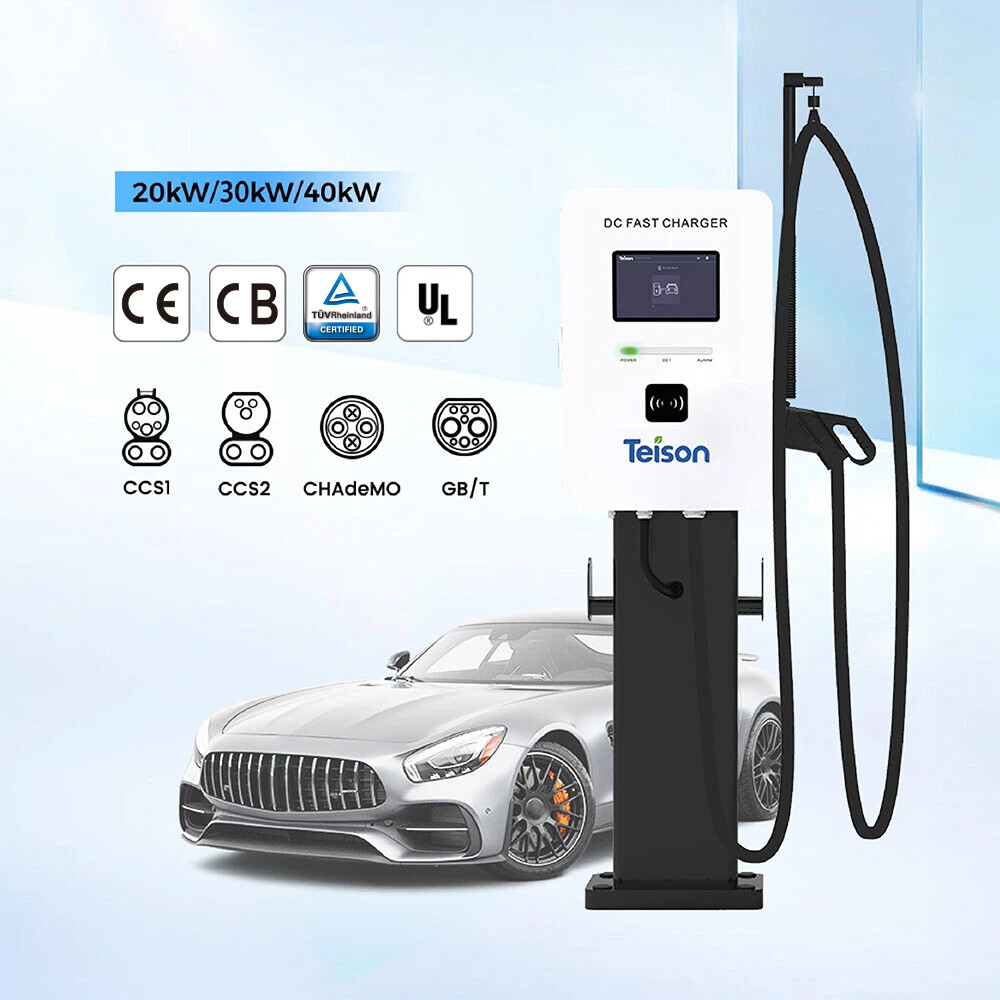

| Asennustapa |
Pylväs |
| Mittari |
MID-mittari |
| Käyttäjän tunnistautuminen |
POS-laite |
| Verkkoyhteys |
4G |
| Latauskaapelin pituus |
6m 7m Muut pituudet pyynnöstä |
| Kaapelinhallintajärjestelmä |
Valinnainen |
| Räätälöity brändäys |
Brändäysvaihtoehdot, kuten mukautetut värit ja tarrat
Ota yhteyttä Teisoniin saatavuuden, hinnoittelun ja vähimmäistilausmäärän osalta |
