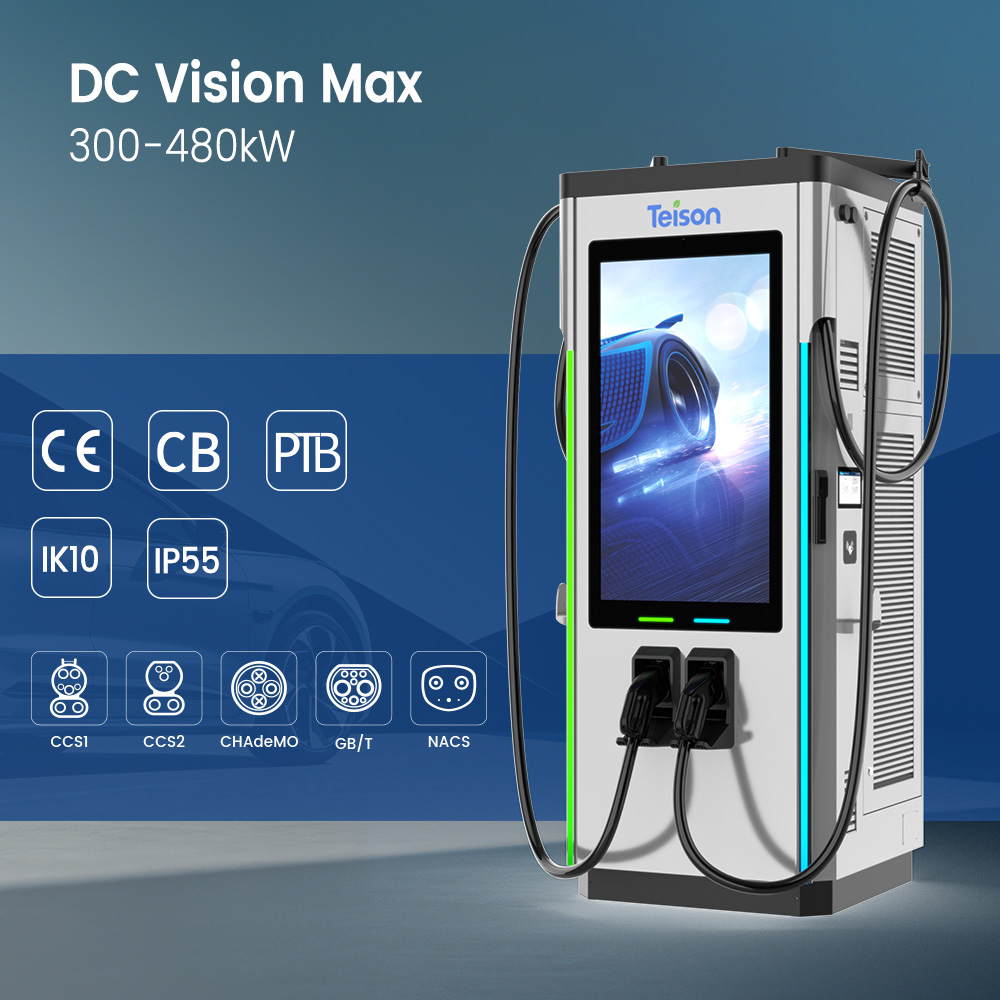

Pääkuva1

›

‹

  • Pääkuva1

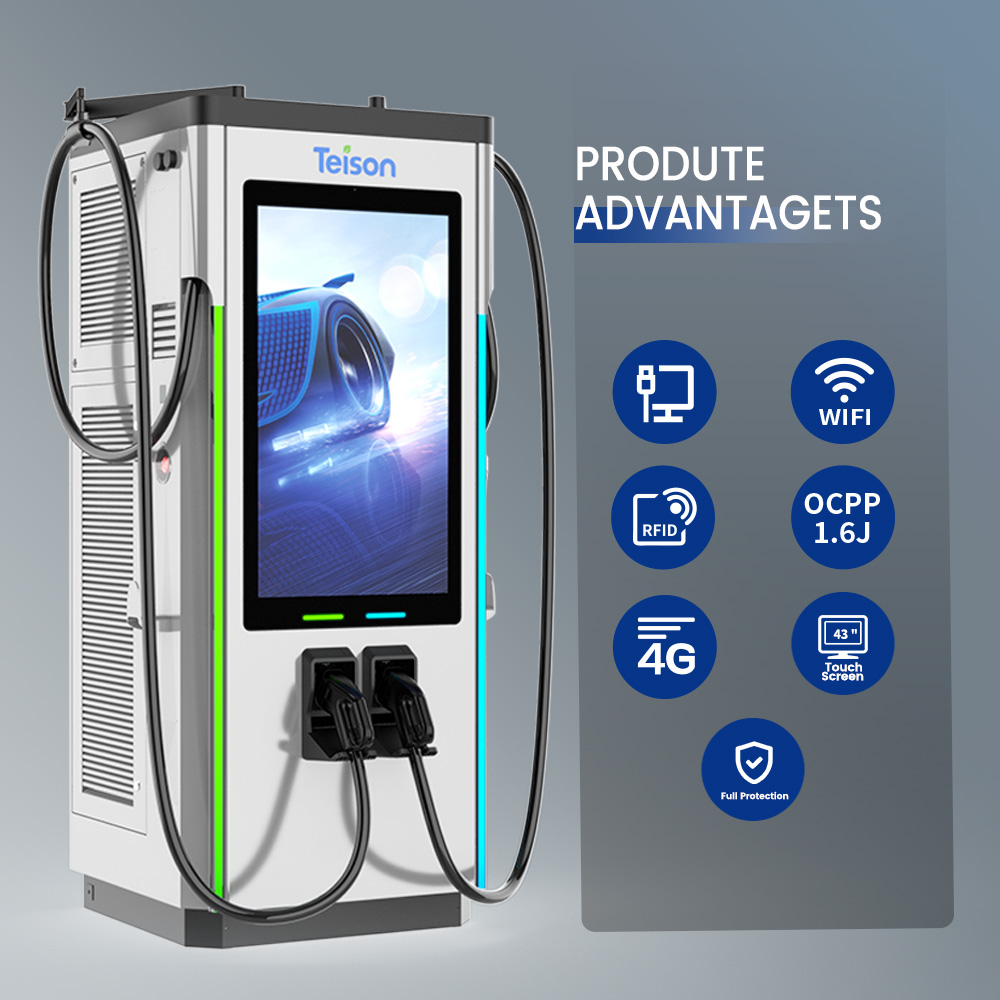

  • Pääkuva2

›

480kW DC -ultranopea latausasema

KAIKKI-YHDESSÄ, kaksi 43 tuuman mainosnäyttöä

Suunniteltu vaativiin ympäristöihin, kuten HCV-kalustoille ja moottoriteille, Teison 300-480kW integroitu latausratkaisu tarjoaa ultranopeaa latausta kahdelle sähköajoneuvolle samanaikaisesti varmistaen optimaalisen tehokkuuden nykyisillä nopeasti kasvavilla EV-markkinoilla. Ihanteellinen vilkkaasti liikennöityihin kohteisiin, tämä ratkaisu yhdistää nopeuden, kestävyyden ja älykkään kaupallistamisen—antaen voimaa EV-latauksen tulevaisuudelle.

Pyydä tarjous

OMINAISUUDET/EDUT

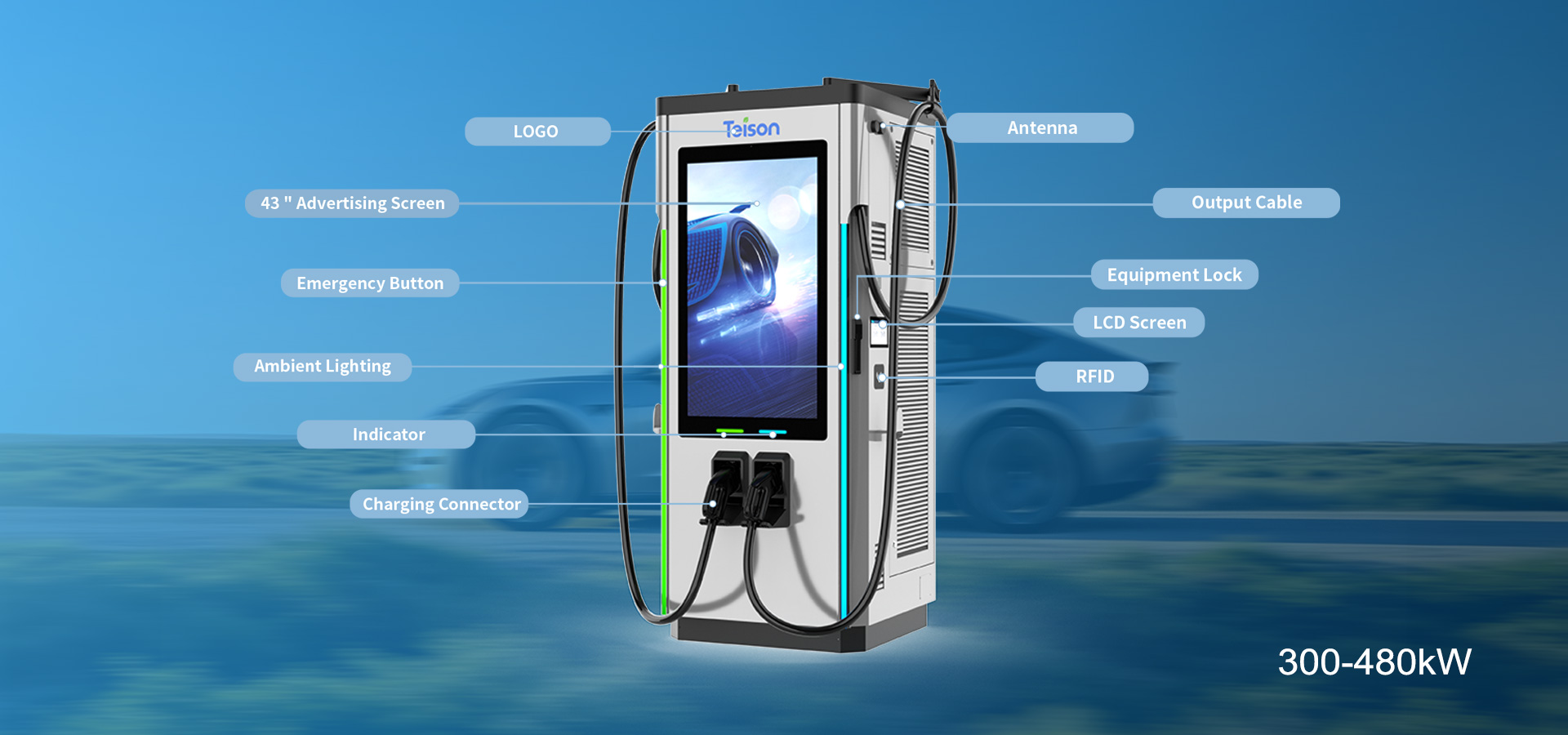

  • Yksityiskohtakuva

Ominaisuudet



• Useita vakiolatausliitäntöjä

  CCS2, CCS1, GB/T, CHAdeMO ja NACS voidaan yhdistää ja räätälöidä.

• Monipuolinen tehoalue

  Saatavilla on useita tehovaihtoehtoja välillä 300 kW–480 kW, ja ne ovat räätälöitävissä.

• Suuri lähtövirta

  Nestejäähdytys mahdollistaa enintään 600A lähtövirran, kun taas ilmajäähdytys mahdollistaa enintään 400A lähtövirran.

• Laaja jännitealue

  Lähtöjännite 150~1000 VDC vastaa valtaosan markkinoilla olevien sähköajoneuvojen tarpeita.

• Alhainen melutaso

  Melutaso jopa vain 70dB tai alle.

• Kuormantasaus

  Tehokkaampi liitäntä kuormitusjärjestelmään.

• Tehokas lähtö

  Huippuhyötysuhde on yli 96%.

Parametri

Tekniset tiedot

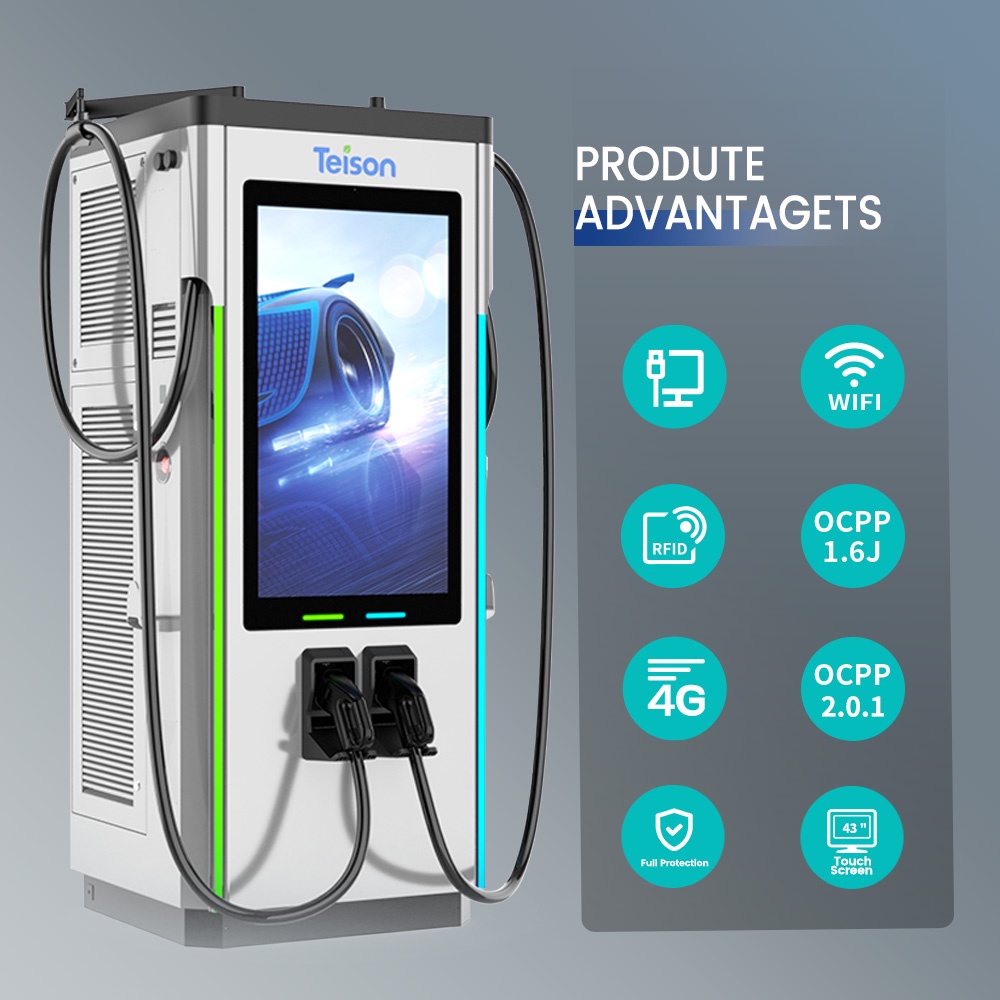

Tuotemalli DC Vision Max
Sähköiset ominaisuudet
AC
Tulo		 Tulojännitealue 3-vaihe 400 VAC±10%, 50/60 Hz，3P+N+PE
Nimellinen tulovirta 3Φ480A 3Φ576A 3Φ640A 3Φ768A
Suurin tuloteho 316kW 376kW 421kW 505kW
Maadoitusjärjestelmä TN-C TN-S TN-C-S TT
Tehokerroin ≥0.99
Huippuhyötysuhde ≥96%
Valmiustilan virrankulutus ≤4150W
Harmoninen särö (THDi) ≤45%
DC
Lähtö		 Lähtöjännitealue 150~1000 VDC
Suurin lähtövirta (järjestelmä) 600A @nestejäähdytys
400A @ilmajäähdytys
Suurin lähtövirta
(liitin)		 300A, 350A, 400A valinnainen @Ilmajäähdytys
500A, 600A valinnainen @Nestejäähdytys
Suurin lähtöteho 300kW 360kW 400kW 480kW
Lähtöjen määrä 2（Mikä tahansa kaksi yhdistelmää: CCS2, CCS1, GBT, CHAdeMO, NACS）
Liitintyyppi CCS2, CCS1, GBT, CHAdeMO, NACS
Jännitetarkkuus ≤±0.5%
Virtatarkkuus ≤±1%
Käyttöliittymä
Näyttö 10.1" kosketusnäyttö, 43" mainosnäyttö
Mittari CE-mittari
Painikkeet Hätäpainike
Käyttäjän tunnistus RFID, QR-koodi, Sovellus
Tuetut kielet Englanti (Muut kielet saatavilla pyynnöstä)
Tiedonsiirto
Verkkoyhteys Ethernet, Wi-Fi
Tiedonsiirtoprotokolla OCPP 1. 6J, Tuki päivitykselle OCPP 2.0.1:een
Ympäristö
Käyttölämpötila-alue -30℃-55℃(Yli 55℃tehon alennus)
Varastointilämpötila-alue -40℃-70℃
Kosteus <95% suhteellinen kosteus, ei kondensaatiota
Korkeus ≤42000m
Melu <70dB @ 3m 25℃Täysi teho
Mekaaninen
Mitat (W*D*H) 850mm*800mm*2050mm (Ilman kaapelinhallintaa)
850mm*800mm*2120mm (kaapelinhallinnalla)
Paino ≤4700kg
IP- & IK-luokitus IP55 & IK10 (HMI IK8)
Latauskaapelin pituus 5m
Jäähdytys Ilmajäähdytys / Nestejäähdytys
Asennustapa Lattia-asenteinen
Suojaus
Suojaus Ylijännitesuojaus, Alijännitesuojaus, Ylikuormitussuojaus, Vuotovirta
      suojaus, Ylikuumenemissuojaus, Maadoitussuojaus, Ylijännitesuoja, Oikosulku
                            suojaus, Vikojen itsetarkistus, Eristyksen valvonta，Nestealtistus
                                                                          suojaus, Savuhälytys.
Sertifioinnit ja standardit
Sertifikaatti CE CB PTB
Latausstandardit IEC61851-1, IEC61851-21-2, IEC61851-23, IEC61851-24, IEC 62196-1, IEC 62196-3
Tiedonsiirtoprotokollastandardit ISO15118-1; ISO15118-2; ISO 15118-3;
DIN 70121
Valinnaiset kokoonpanot
Mittari MID-mittari tai PTB-mittari
Käyttäjän tunnistus POS-laite
Verkkoyhteys 4G
Latauskaapelin pituus 6m 7m Muut pituudet pyynnöstä
Kaapelinhallintajärjestelmä Valinnainen
Lähtöliitännät Räätälöitävät kolme lähtöliitäntää
(Mikä tahansa kolme yhdistelmää: CCS2, CCS1, GBT, CHAdeMO, NACS, Type 2)
Räätälöity brändäys Brändäysvaihtoehdot, kuten mukautetut värit ja tarrat
Ota yhteyttä Teisoniin saatavuuden, hinnan ja vähimmäistilausmäärän osalta
